CAD软件中如何合并多线段

中望CAD

大家在使用CAD软件的时候使用的经常是多线段，以保证绘图的准确性和方便性，但是制图完成之后，为了编辑和调整位置的方便，往往要将几条多线段视为一个整体编辑，这是，合并多线段就很有必要啦。那么在CAD软件之中，如何合并多线段呢？
下面小编跟大家介绍一个很好用的命令，多线段编辑：pedit。
小编首先在图上做出了一个圆弧和直线的聚合体a作为范例。

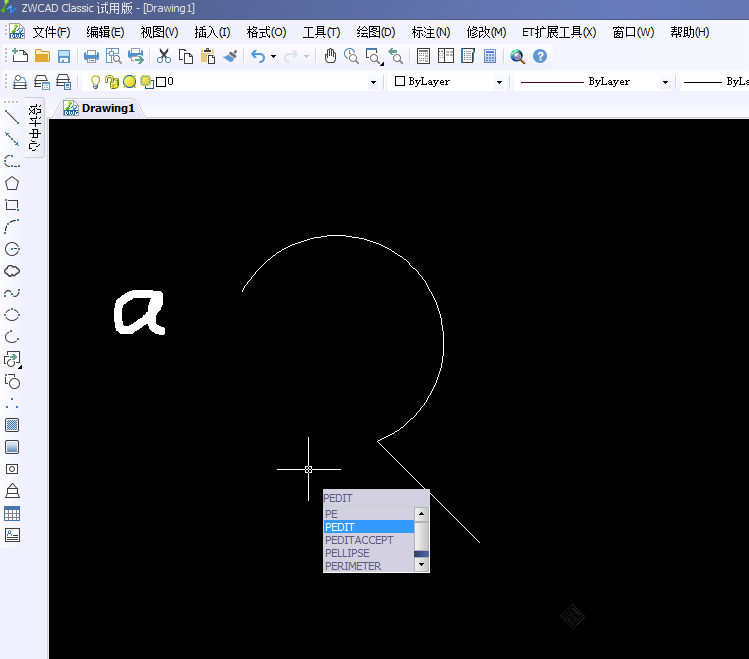

第一步：输入pe，选择命令: PEDIT

CAD软件中如何合并多线段

第二步：输入M,选择多段线(S)\上一个(L) [多条(M)]: m

CAD软件中如何合并多线段

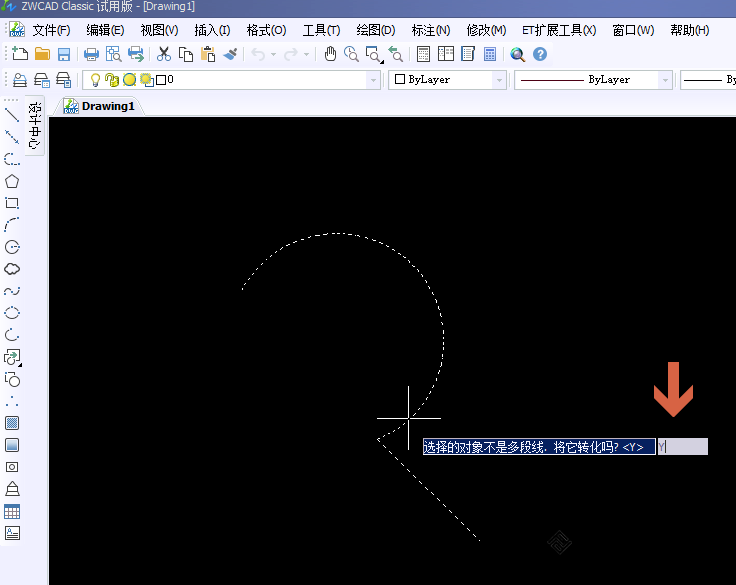

第三步：输入Y,选择的对象不是多段线.  将它转化吗?Y

CAD软件中如何合并多线段

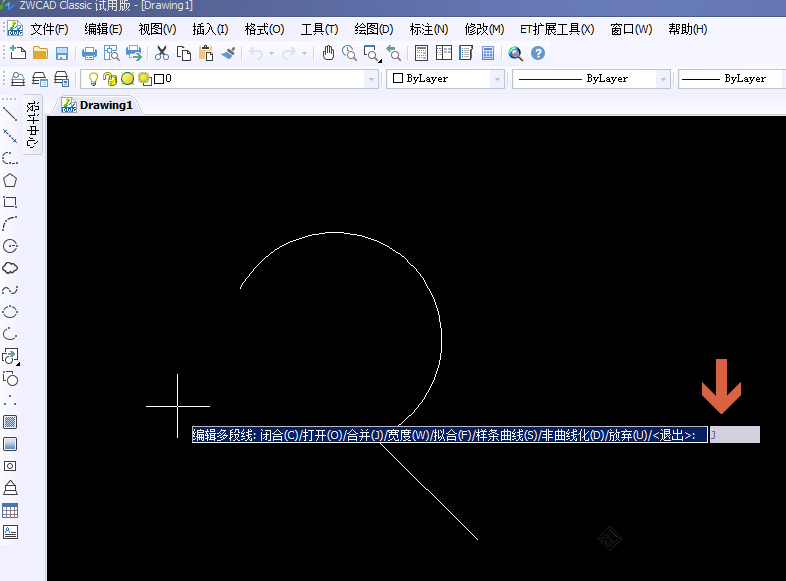

第四步：输入J,编辑多段线: 闭合(C)/打开(O)/合并(J)/宽度(W)/拟合(F)/样条曲线(S)/非曲线化(D)/放弃(U)/: J

CAD软件中如何合并多线段

这时候会弹出：输入模糊距离或 [合并类型(J)]，回车确定即可。就这样，多线段就被合并了。
但是非常重要的一点是：多段线每两段线之间保证只有一个交点，且交点处没有多余的线露出来，保证正好相交。不然不能完成操作。
