我们在绘制模型的时候，所有的地方一般都是按照原始比例绘制的，但是在制图完成后，想打印的时候才发现，原图非常凌乱，如果不分开按照不同比例来打印是不行的，所以下面小编就教大家利用视口设置比例解决这个问题。
利用cad布局中的视口设置比例的步骤：

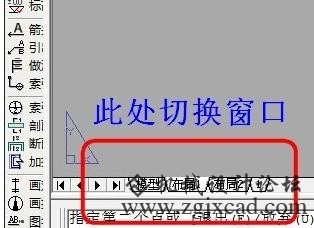

1、新建视口 首先一定要将【模型】窗口变换成为成【布局】窗口，这是非常重要的一步。
CAD中怎么在布局里设置不同的比例出图

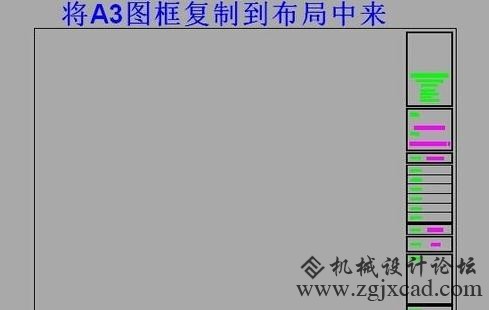

将我们画好的标准图框拉动到布局里面
CAD中怎么在布局里设置不同的比例出图

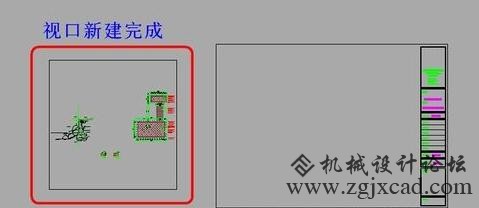

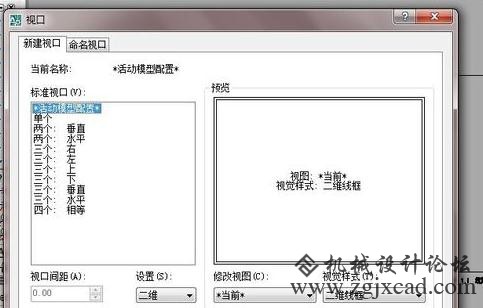

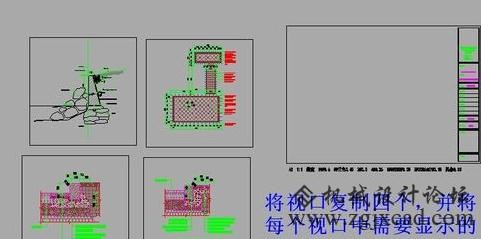

单击【视图】-【视口】-【新建视口】命令，弹出【新建视口】对话框，单击【确定】，然后新画一个长方形视口
CAD中怎么在布局里设置不同的比例出图
CAD中怎么在布局里设置不同的比例出图
第二步：调整视口的比例
CAD中怎么在布局里设置不同的比例出图
CAD中怎么在布局里设置不同的比例出图

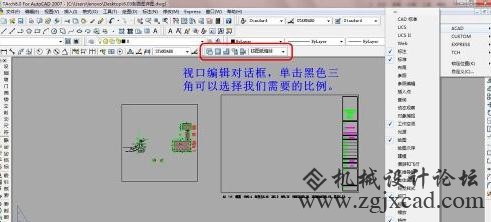

在cad工具栏右上角单击右键--单击ACAD--单击视口前的正方形，就弹出了视口编辑工具栏。

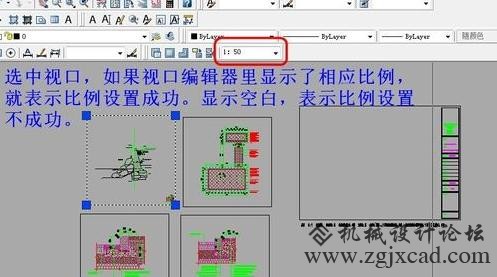

然后据需要慢慢试出自己的需要的比例，一般我们常用的cad出图比例为：平面图、立面图、剖面图 ：一般 1:100到1:200总平面图 一般 ：1:500- 1:2000，详图一般 ：1:20 -1:50，重点是要准确实用，另外比例尺标注得清楚就可以了。 检验视口比例是否设置成功
