[cad常见问题] CAD中如何把分解了的图形组合成一体

[复制链接]
查看: 616|回复: 0

该用户从未签到

发表于 2017-1-23 16:43:27 | 显示全部楼层 |阅读模式
CAD软件是非常利于节省设计的时间的,除了体现在它可以承担后期的渲染,在建三维时可以拉伸等方面的便利之外,还有就是利用CAD,大家可以利用别人已经绘制成功的图块,直接拿过来用。
  那么别人的图块,自己要用到的往往只是其中的一部分而已,所以拿过来就分解,拿过去用了。但是要用到的是其中的几个的时候,如何把分解了的图形合成一体,拿过去再用呢?

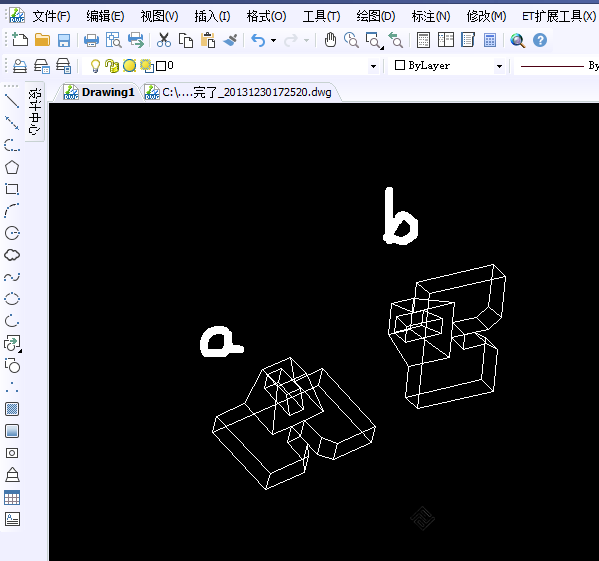

  这时候用“创建块”功能可以快速实现这个需求。如下图,我们需要把已经分解了的ab两个图像结合成一块。

CAD中如何把分解了的图形组合成一体

CAD中如何把分解了的图形组合成一体

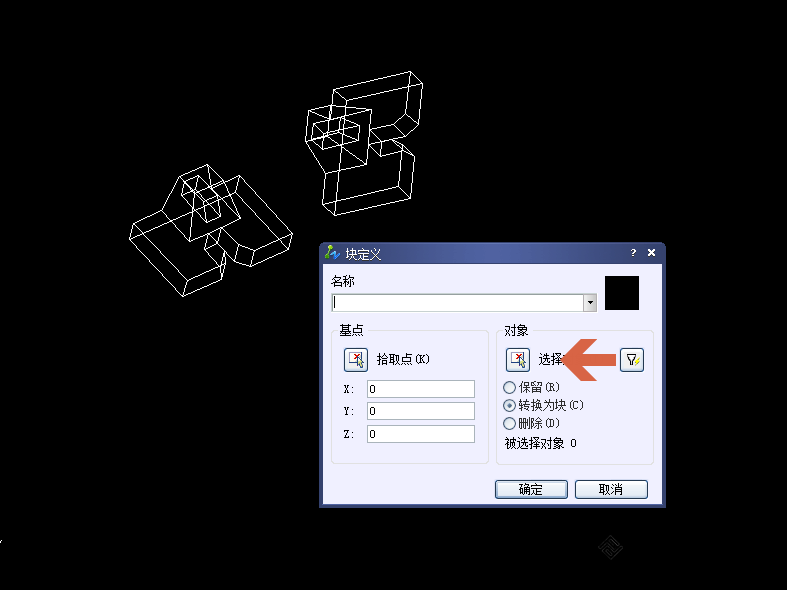

  选择菜单“绘图”-“块”-”创建块“

CAD中如何把分解了的图形组合成一体

CAD中如何把分解了的图形组合成一体

  然后输入名字选择所需要的对象即可。

CAD中如何把分解了的图形组合成一体

CAD中如何把分解了的图形组合成一体

     要将合成分解了的图形组成一体。也可以利用组命令,创建创建组命令:“group”,把需要的图形选择成一个组。
