CAD广泛应用于机械设计中，而机械设计也经常会需要画螺纹。而三维螺纹的操作是非常需要耐心操作的一项工作，那么初学者应该怎样去画一个三维螺纹呢？下面小编就为大家展示一下。

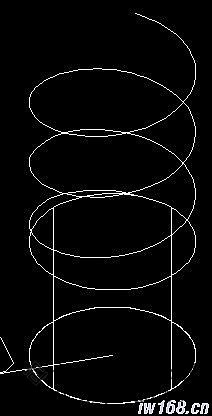

第一步，利用螺旋命令“helix”画出所需要的螺旋线。
CAD如何画三维螺纹

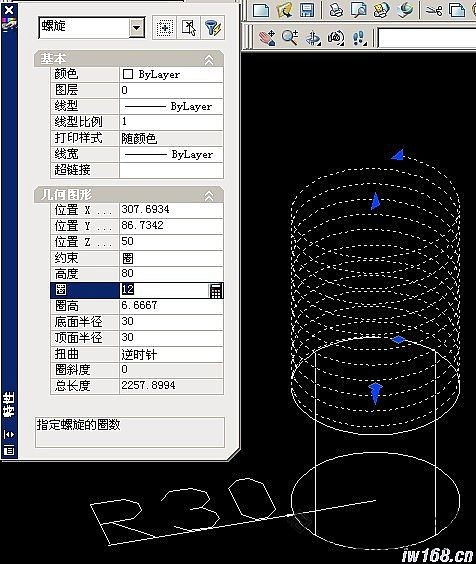

第二步，根据需要，调整螺旋线的圈数，增加密度。
CAD如何画三维螺纹
第三步，利用“ucs”（坐标系）命令将坐标移到坐标系端点，注意坐标得有一个指向圆心，不然可能出现螺纹翻转。然后在端点做一个等边三角形（边长小于螺距），做成面域（命令是“reg”，选择所有的边）
CAD如何画三维螺纹
第四步，开始扫掠 ，命令符“SWEEP ”选等边三角形确定，再选螺旋线。
CAD如何画三维螺纹
最后差集（命令SUb）把螺纹切出来，再整理一下。就这样一个螺丝的螺纹就出来啦。螺纹的制作一定要细心耐心，多试几次。
CAD如何画三维螺纹
|
|
发表于 2016-1-14 06:17:37
