轴测图是一种在二维空间表达三维图形三维效果的好方法，它属于平面图形，但是三维尺寸显示，具有立体感，我们在报纸、网页常见的三维图像很多都轴测图。虽然它不可以直接拿来测量（为了三维效果，尺寸做了变化），但是可以用来作为辅助视图。
轴测图一般分为两种，根据与选定的轴测投影面的夹角关系，分为正等轴测图和斜等轴测图。

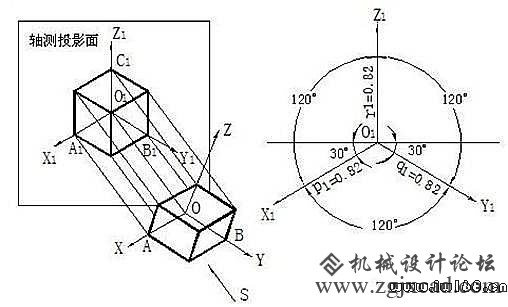

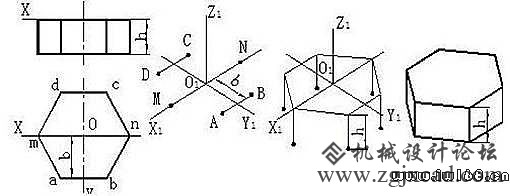

正等轴测图，由投射线方向垂直于轴测投影面所得的图形。正等测图轴间角均为120度。
CAD轴测图的分类
CAD轴测图的分类

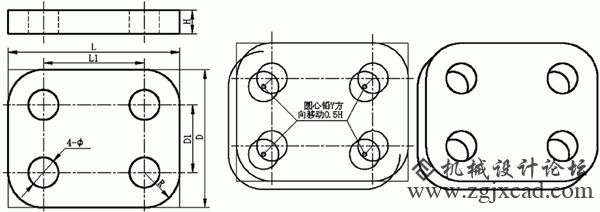

斜轴测图是投射线方向倾斜于轴测投影面所得的图形。斜轴测图中，X、Y轴垂直，为90度，与Z轴夹角均为135度。
CAD轴测图的分类
CAD轴测图的分类
|
|
