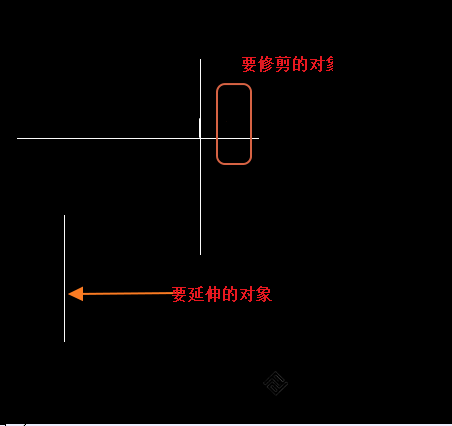

CAD的修剪与延伸命令是经常使用到的命令，特别是对于线段来说，在草图的完善过程中，我们经常要将各个线段延伸、修剪，确定图纸是一个美观的、正确的设计图。而且修剪和延伸的命令是非常密切的，我们可以在修剪延伸命令中按住“shift”进行转换。以方便快速的对边角的线段进行编辑。我们将下面一个三条线段的草图作为简单的例子。右上角的是要修剪的命令。左下角的要用到延伸。

CAD修剪与延伸

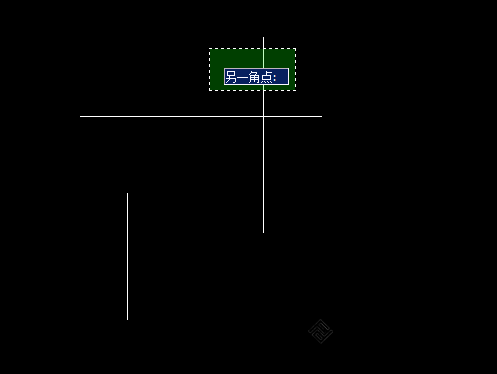

  我们输入修剪快速命令符“TR”。然后选择要修建的线段，再之后选择窗交工具，将上面圈出来的线段选择，回车确定，这样，圈出来的线段就被修剪掉了。

CAD修剪与延伸

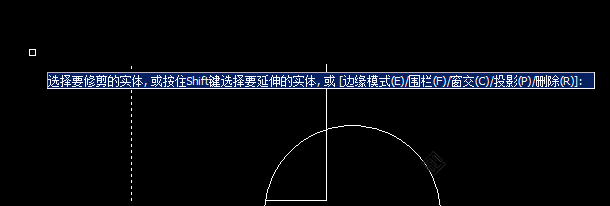

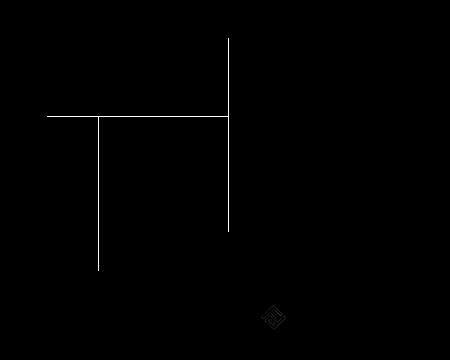

这时，我们可以根据提示，一直按住shift，选择要延伸的线段，点击，可以看到，线段已经主动的延伸到与水平直线相交。也可以输入命令符“EXTEND”来执行延伸命令。
