CAD怎样去掉相交后多余的线

中望CAD

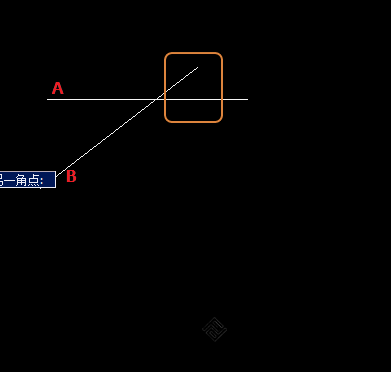

CAD作图过程中，会经常绘制线段与图形。经过一系列的草图中，就到了完善的时候了。这时，我们就会发现，很多线段相交后多出来了一些线头。如下图的A、B线段，相交后有多出来的线段。下面让我们来修剪掉它。

CAD怎样去掉相交后多余的线

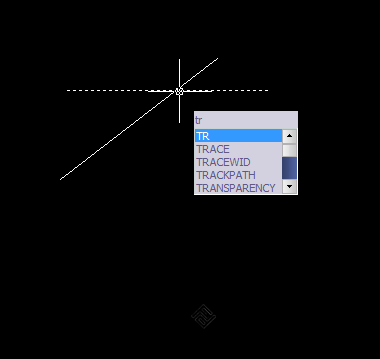

我们先输入修剪命令符“TR”，然后选择线段。

CAD怎样去掉相交后多余的线

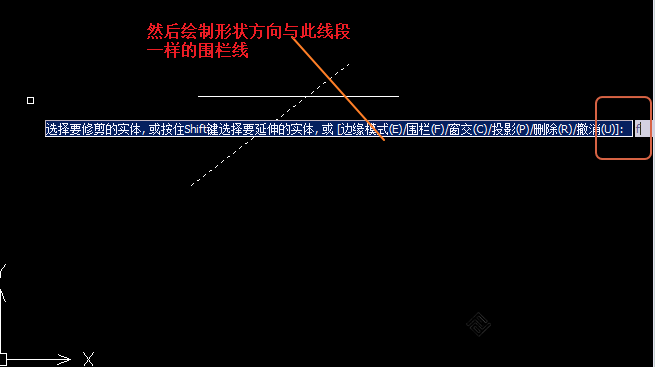

然后使用围栏工具进行栏选。选择两条线的突出部分。

CAD怎样去掉相交后多余的线

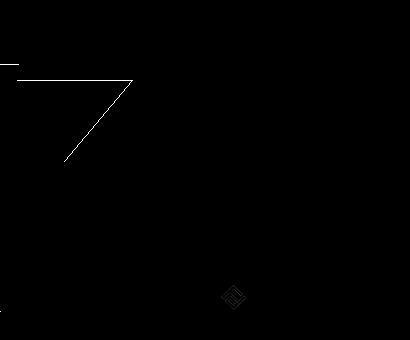

然后确定，这样两条线段相交后多余的线就被修剪掉了。

CAD怎样去掉相交后多余的线

修剪还可以用“窗交命令”，选择和平常界面上的窗交是一样的，右下角向左上角拉选，这样也可以做到快速修剪的效果。同时要注意的是，很多人刚开始修剪的时候发现只修剪了线段的一条。这个是因为在修剪选择的时候没有框选两条直线，所以修剪命令只针对了一条，修剪后只修剪了一条线段的突出部分。我们可以在修剪前对两条线段都进行选择解决这个问题。
