CAD隔离和隐藏对象

中望CAD

CAD进行设计的时候往往要进行一些后期的小修改和小修饰，这时候，整个设计图已经非常巨大了，各式各样的线遮扰了我们我们的视线，而且某些操作还会不小心影响其他的图像。这时候我们就要隔离和隐藏一些图像了。

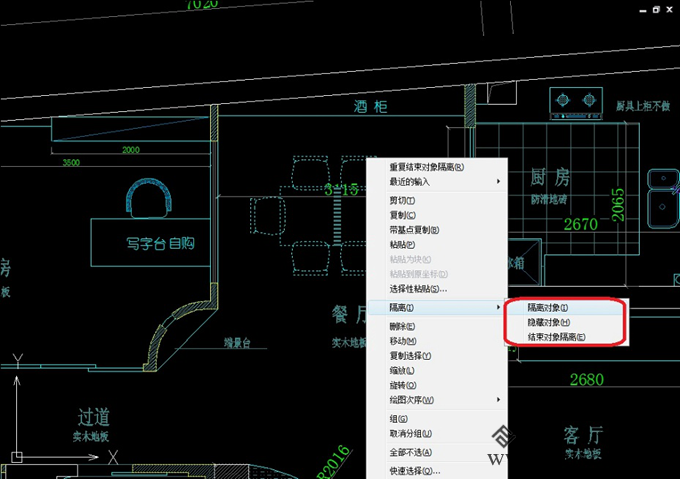

  对于高版本的CAD来说，比如中望CAD12版本以上，可以直接选择要隔离的对象。输入命令：
   隔离对象（ISOLATEOBJECTS）：对选中的对象显示，其它对象全部隐藏。
隐藏对象（HIDEOBJECTS）：对选中的对象隐藏，其它对象显示。
结束对象隔离（UNISOLATEOBJECTS）：若使用了隔离和隐藏功能，用此功能取消之前设定的隔离和隐藏。

CAD隔离和隐藏对象

CAD隔离和隐藏对象

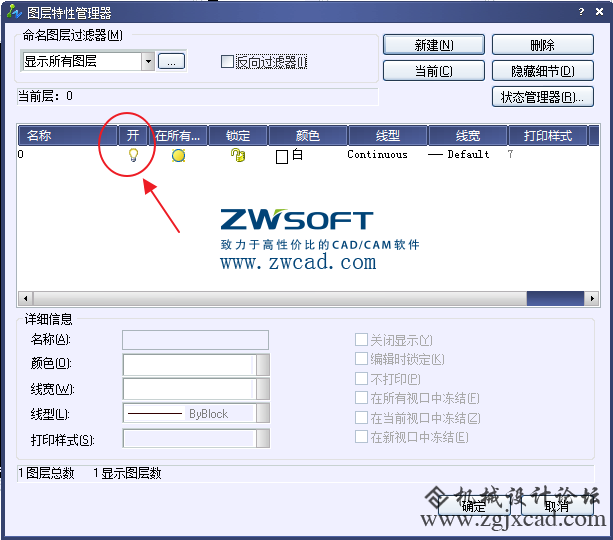

  对于低版本的CAD,可以利用图层做到这一点，我们将要修改的部分剪贴到新的图层，然后输入命令符“LA”,进入图层管理，然后对其他图层进行关闭即可。当然，在其他图层可视化下操作比较关键的话，可以选择冻结其他图层。

CAD隔离和隐藏对象
