CAD渲染材质的四种贴图详细解释

中望CAD

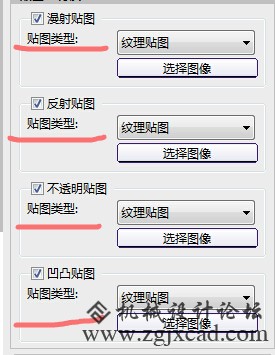

关于cad渲染，材质球的四种贴图--漫射贴图、反射贴图、不透明贴图、凹凸贴图

CAD渲染材质的四种贴图详细解释

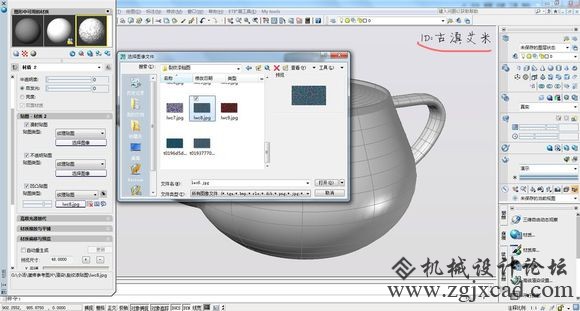

一、       先说漫射贴图。
理解——把一张图片的外观效果真实的体现在模型上，这就是漫射贴图。
如图示：

CAD渲染材质的四种贴图详细解释jpg

                    （图1）
此为百度的一张图片

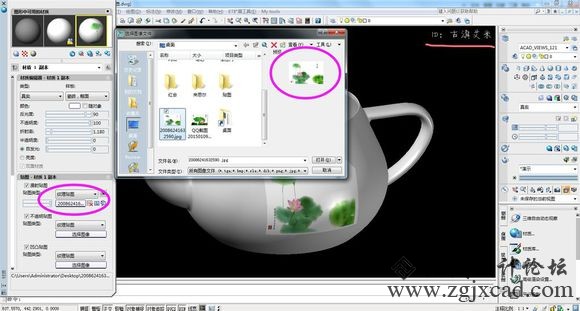

我们采用漫射贴图，加载这张图片

CAD渲染材质的四种贴图详细解释

                      （图2）
cad里面的效果【未渲染】

图（3）
渲染效果：

图（4）
二、反射贴图——一般用于金属材质的使用。
不锈钢一般的反射贴图

图5
示例：设置高级金属材质参数，添加反射贴图：

图6
渲染

CAD渲染材质的四种贴图详细解释

图7
三、不透明贴图，这个贴图一般和漫射贴图一起使用，之前的苹果里面用的就是。
一般的不透明贴图使用，都是建立一个面域，然后设置一个材质，最后出来的渲染结果就是图片的效果

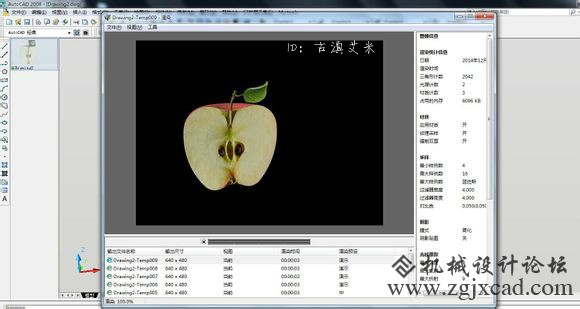

示例：此图中，叶子部分为外来的图片

CAD渲染材质的四种贴图详细解释

图8
   叶子是外来的图片

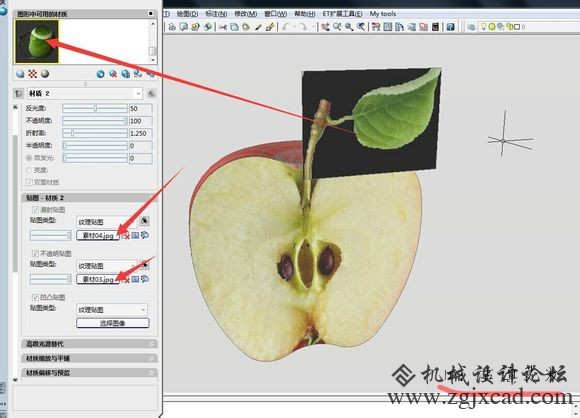

材质球设置：

CAD渲染材质的四种贴图详细解释

图9

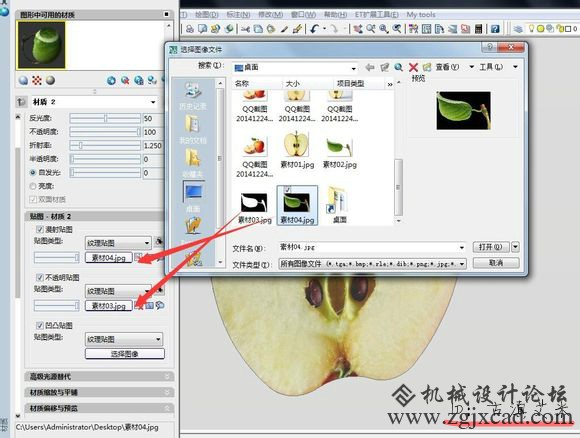

图片的位置：

CAD渲染材质的四种贴图详细解释

图10

CAD渲染材质的四种贴图详细解释

图11
四、凹凸贴图，把图案的效果赋予模型一个凹凸的效果
漫射贴图效果

CAD渲染材质的四种贴图详细解释

图12

浮雕效果--凹凸贴图的效果

CAD渲染材质的四种贴图详细解释

图13
这就是凹凸贴图

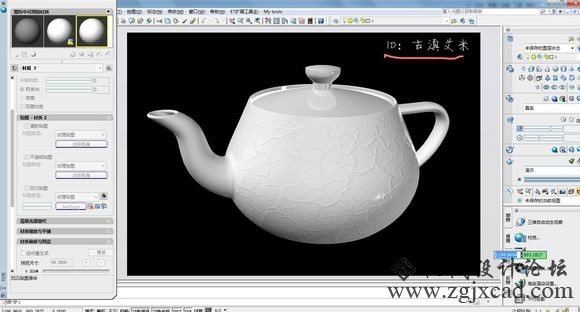

设置材质球：

CAD渲染材质的四种贴图详细解释

图14
渲染一下

CAD渲染材质的四种贴图详细解释

图15
