CAD布尔运算裁剪实体

中望CAD

CAD多个实体绘制完成后，通过布尔运算才可以整合成为一个整体。如果多个实体之间有交叉部分，那么就需要进行裁剪，裁剪的最好方法莫过于使用布尔差集运算。
  差集运算是从被减实体中去掉所指定的其他实体，以及实体之间的公共部分，从而得到一个新的实体。首先选取的对象是被减的对象，之后选取的对象为减去的对象。

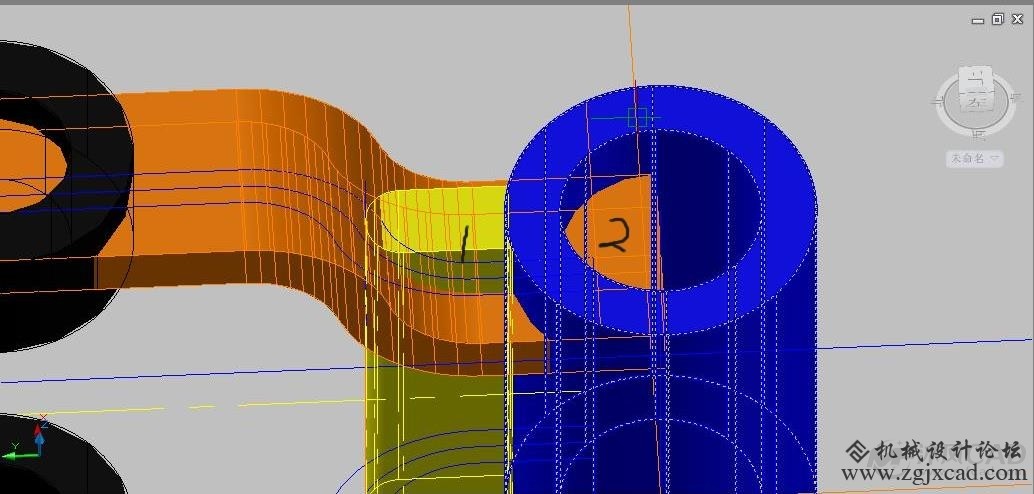

  以下面的图像为例子。

CAD布尔运算裁剪实体

  我们需要将三个实体实体整合成一个完整的实体。裁剪多余的1、2两个突出部分。
  我们可以进行以下步骤。
  1、复制一个蓝色圆柱体
  2、选择橙色实体布尔预算差集减去一个蓝色圆柱体。这样，2就与橙色实体分割开来了。选择分割删除2即可
  3、复制一个橙色实体。用黄色实体布尔运算差集减去橙色实体，这样，1和黄色实体就被分割开来了。选择分割删除1即可。
