CAD定距等分画攀登架教程

中望CAD

攀登架，是操场常见的得一种器械。可以用来向上攀登练习用，也可以用来进行在运动前的拉伸热身活动，当然也能进行一些柔韧性训练。而定距等分是CAD使用中常见的一种命令，今天我们就利用定距等分画一个攀登架。

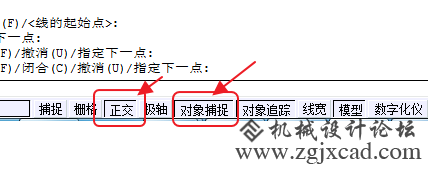

  为了方便绘制，我们先在CAD软件最下端打开“正交”、“对象捕捉”，以保证我们可以移动、绘制是在水平、垂直线上。

CAD定距等分画攀登架教程

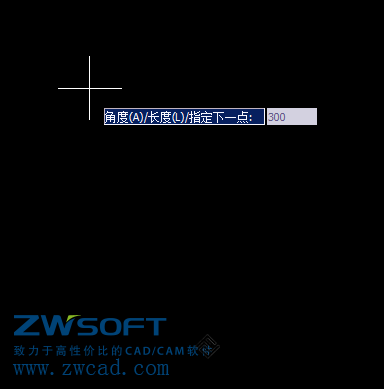

  然后我们点击直线绘制命令，绘制一条长度为300的垂直直线。

CAD定距等分画攀登架教程

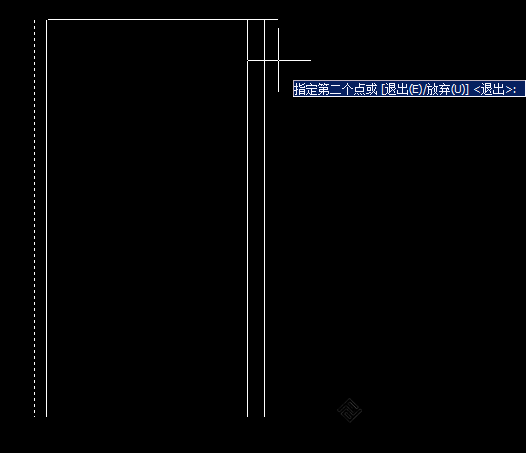

  点击直线，右键，选择，“复制选择”，移动出四条合适位置的直线。

CAD定距等分画攀登架教程

CAD定距等分画攀登架教程

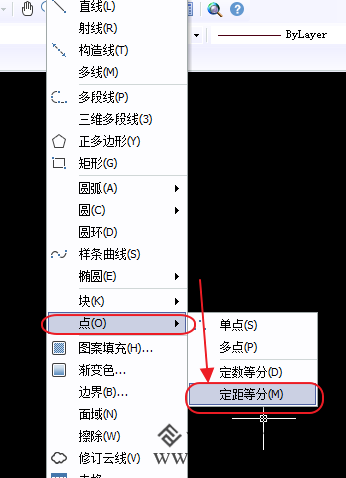

  然后我们在最上面的工具栏选择“绘图”->“点”->“定距等分”。

CAD定距等分画攀登架教程

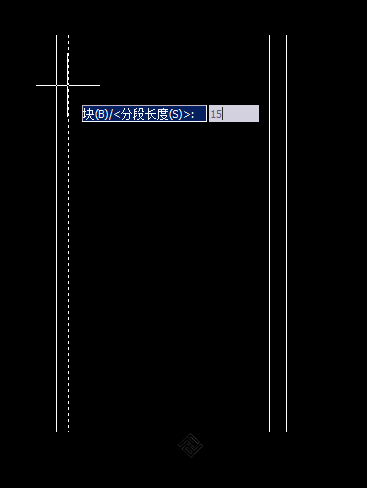

  选择最里面的两条直线，定的距离为“15”。

CAD定距等分画攀登架教程

  用直线命令，连接两直线的第4、5、7、8、10、11个点。

CAD定距等分画攀登架教程

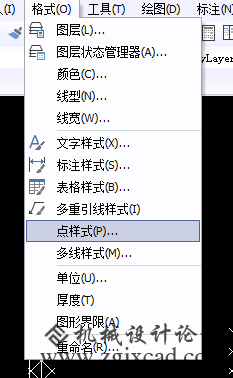

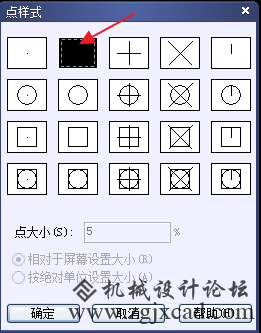

  选择“格式”，下拉菜单选择“点样式”，将点样式选择为没有。去除标记点。

CAD定距等分画攀登架教程

CAD定距等分画攀登架教程

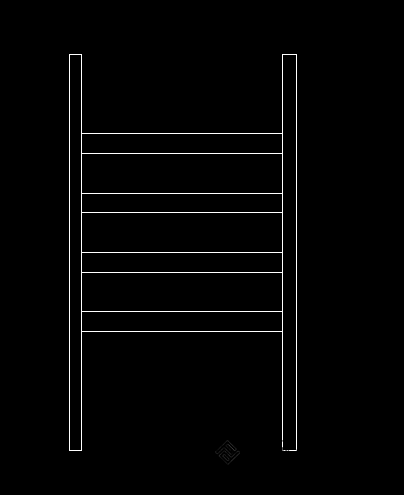

  最后用直线连接四条直线，就这样，一个攀登架就出来了。工业、建筑设计物体，一般为了制造方便和美观，会在制图中经常使用到定距等分命令。所以，熟悉的使用这个命令是初学者的基本功。
