CAD拉伸面命令画简单螺母教程

中望CAD

螺母是工业非常基本的产品，在工业应用中应用广泛，上至航天飞机，下至我们使用的生活小电器，都有螺丝螺母的影子。而拉伸面作为三维作图中基本使用的命令，今天我们就用拉伸命令做一个简单的螺母。
  首先我们将视图转换到三维的东南等测角。

CAD拉伸面命令画简单螺母教程

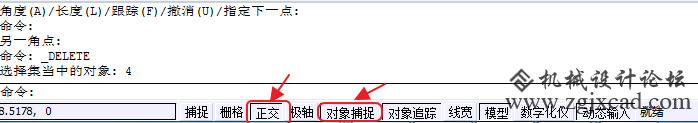

  然后为了作图方便我们在CAD最下面的工具栏中打开“正交”和“对象捕捉”。

CAD拉伸面命令画简单螺母教程

  然后选择“正多边形命令”，输入“6’，“内切于圆”选择正六边形。

CAD拉伸面命令画简单螺母教程

  拉出一个合适大小的正六边形。
  选择画圆工具，选择以正六边形的中心为圆心，画一个略小的圆形。

CAD拉伸面命令画简单螺母教程

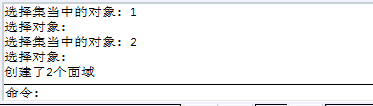

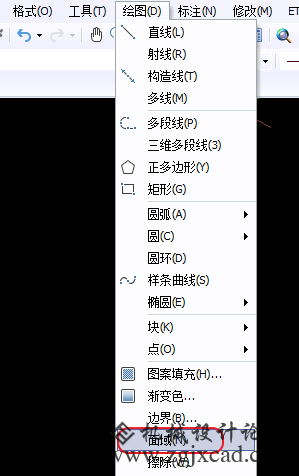

  打开最上端的“绘图”->“面域”，将正六边形和圆建立为面域。

CAD拉伸面命令画简单螺母教程

CAD拉伸面命令画简单螺母教程

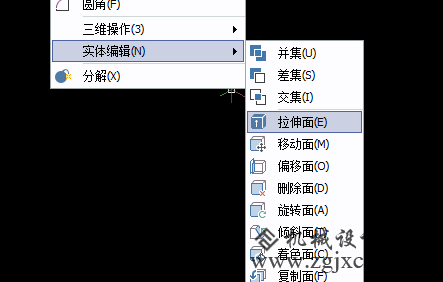

  选择最上面工具栏的“修改”->“实体编辑”->“拉伸面”。

CAD拉伸面命令画简单螺母教程

  将正六边形和圆拉伸高度设为“20”，角度为0.高度可以根据正六边形的大小而决定。

CAD拉伸面命令画简单螺母教程

  将中心的两个圆用直线连上。就这样，一个简单的螺母用拉伸面命令就做出来啦。

CAD拉伸面命令画简单螺母教程

       螺母是标准件，实际中中心的圆柱形要有螺纹，这里就不一一介绍。只简单介绍一个拉伸面的使用，希望大家熟悉使用拉伸面命令。
