CAD直线和多段线的转换

中望CAD · 发表于 2015-11-29 07:23:37

CAD制图中，为了方便，有时需要将几条线段合并，但直线是无法合并的，需要转化成多段线。
我们输入命令符“PE”。

CAD直线和多段线的转换

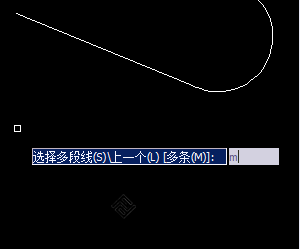

然后输入多条命令“M”。

CAD直线和多段线的转换

选择要转化成多义线的线段。

提示要不要转化成多段线，直接回车或者输入Y。

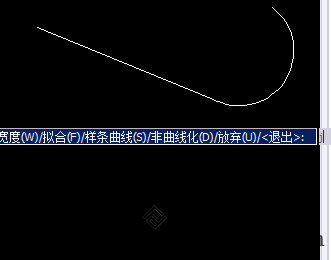

然后可以选择J，连续回车确定，这样，线段就已经合并了。

CAD直线和多段线的转换

然后我们想将多段线分解为直线。
我们只需输入命令符“X”，选择线段即可。

CAD直线和多段线的转换
