CAD三维建模常使用的建模方法一般有拉伸面，旋转面，旋转网格、扫琼几种，其中扫琼一般针对不规则线段的建模，可以使图形沿着指定的轨迹移动，生成三维模型，可以用来建立管道、螺丝等实体。
  下面我们以一个简单的例子来介绍扫琼怎样使用。

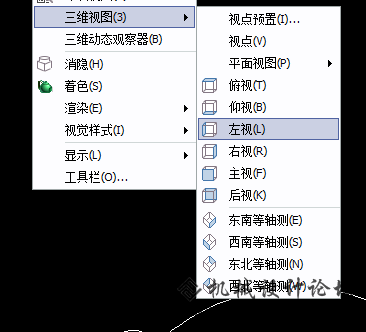

  我们打开视图工具栏，选择下拉菜单中的三维视图，选择左视图。然后画一段弧线。然后输入命令符”UCS”，输入“V”，以当前坐标轴为视角作图。画一个与弧线垂直的圆。

CAD扫琼命令使用方法

CAD扫琼命令使用方法

  我们再将视角转为东南等轴测。输入扫琼命令符命令“sweep”。

CAD扫琼命令使用方法

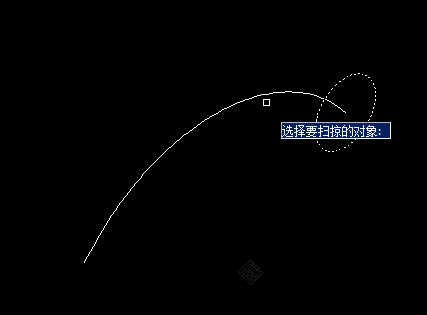

  选择圆为扫琼对象，右键，然后选择弧线为扫琼轨迹，确认。

CAD扫琼命令使用方法

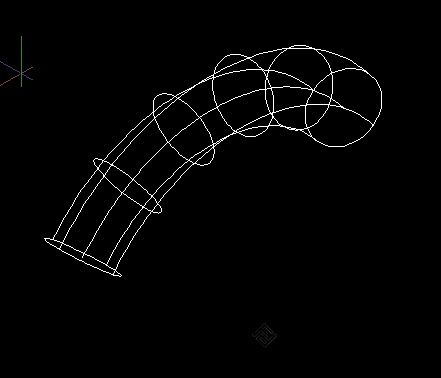

  可以看到，圆围绕着弧线移动，生成了类似管道一部分的三维图形。

CAD扫琼命令使用方法

  我们可以渲染一下可以显得更直观。

CAD扫琼命令使用方法

      所以扫琼中，一是要选择要扫琼的对象，我们可以将扫琼粗浅的理解为，选择一条形状确定的管子，围绕着一条铁线（轨迹）套上去。选择扫琼对象就是旋转那种形状的管子，然后选择轨迹，轨迹就是要怎样的的铁线，先直线后弯曲的还是旋转的。根据需要建立出自己想要的三维图形。
