[cad常见问题] CAD如何画倒角,如何画45度30度倒角

[复制链接]
查看: 844|回复: 0

该用户从未签到

发表于 2016-11-19 18:33:03 | 显示全部楼层 |阅读模式
倒角命令是设计中经常遇到的,特别是机械设计领域,用于将两条非平行的相交直线或者多段线做出有倾斜度的倒角。
  一般倒角命令的方式有两种,一种是距离命令,输入两段线段的距离,软件自动连接生成角,第二种是输入角度和一条线段的距离,软件自动连接零一条边。

CAD如何画倒角,如何画45度30度倒角

CAD如何画倒角,如何画45度30度倒角

  下面我们以所处四十五度倒角为例子介绍一下倒角命令。

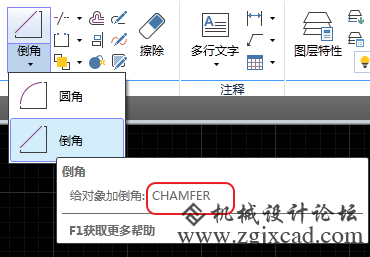

  首先我们可以在CAD最上面的工具栏中找到倒角,或者菜单“修改”-“倒角”,又或者直接输入命令符“CHAMFER”。

CAD如何画倒角,如何画45度30度倒角

CAD如何画倒角,如何画45度30度倒角

  然后弹出菜单中有距离和角度。我们选择输入“D”距离命令,然后输入第一条线距离30,第二条线距离也是30.

CAD如何画倒角,如何画45度30度倒角

CAD如何画倒角,如何画45度30度倒角

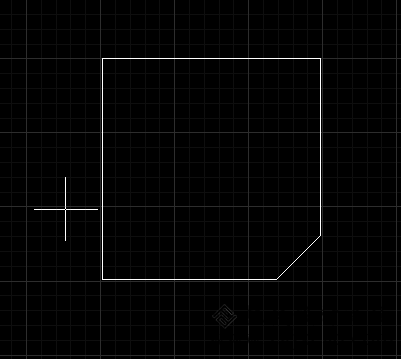

  完成后点击矩形的两条边,45度倒角就出来了。

CAD如何画倒角,如何画45度30度倒角

CAD如何画倒角,如何画45度30度倒角

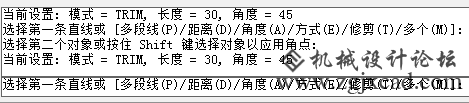

  然后我们再执行倒角命令,选择输入角度命令“A”。输入第一条线段距离为30,角度为45度。

CAD如何画倒角,如何画45度30度倒角

CAD如何画倒角,如何画45度30度倒角

  然后点击矩形。

CAD如何画倒角,如何画45度30度倒角

CAD如何画倒角,如何画45度30度倒角

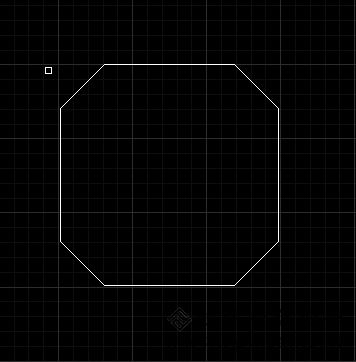

  如果想一次性把矩形四个角倒角弄好,设置完第一次倒角命令后,再执行倒角命令时选择多个命令“M”,然后CAD软件会自动将上一次执行的数据作为执行数据,一次点击矩形各条边即可。

CAD如何画倒角,如何画45度30度倒角

CAD如何画倒角,如何画45度30度倒角

CAD如何画倒角,如何画45度30度倒角

CAD如何画倒角,如何画45度30度倒角
