CAD阵列是非常常用的一个命令，其中，阵列方法有两种，一种是矩形阵列，有点像excel表格一样，横是多少行，竖是多少列，最终整体外观呈现矩形形状。另一种是环形阵列，像那个绳子转图形一样，最终图形整体外观呈现圆形形状。
CAD默认的一般是矩形阵列，如果需要准换成环形阵列，只需按照下面设置即可。比如，我们要下面的的小圆围绕着大圆做环形阵列。
CAD如何设置环形阵列
首先我们输入命令符“array”，进入阵列设置面板。
CAD如何设置环形阵列
我们先选择“环形阵列”。
然后在1区域拾取要环绕的中心点。2区域选择对象， 注意这个对象是要环绕的对象，就像图形中的小圆。3区域选择环绕密度，也就是环绕中心点的要重复多少个图形。
CAD如何设置环形阵列

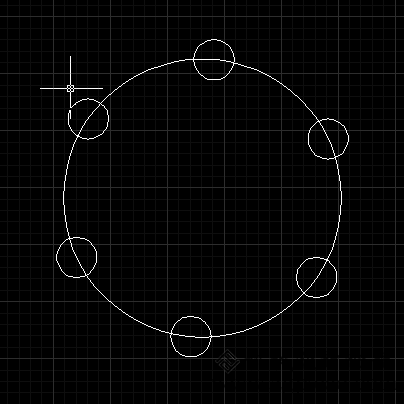

就这样我们就可以看到，大圆的圆弧上已经被六个小圆环绕了。
CAD如何设置环形阵列
|
|
