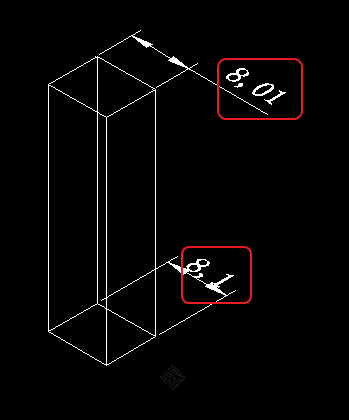

完成工程图之后，为了实际操作，后期要加上大量的标注，实际的尺寸也是以标注为准，但是过多的标注不进行对齐排版的话会显得很凌乱，不容易察看。所以我们要利用标注文字编辑工具进行编辑对齐。如下图的两个标注，上边的标注跑到右边去了，我们要让他们对齐。
CAD移动标注文字，CAD标注文字对齐

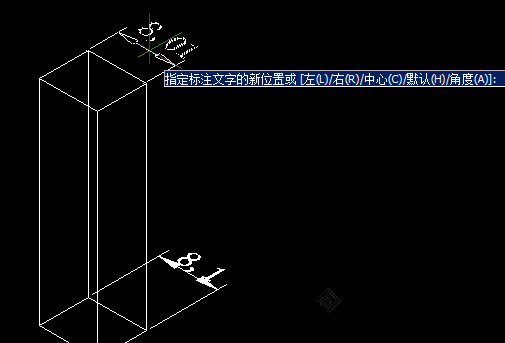

我们输入命令符“DIMTEDIT”，选择标注，这时，我们可以直接移动标注文字，或者我们选择输入“L”“R”“C”等命令，将标注文字移动到最左最右或者中间去。
CAD移动标注文字，CAD标注文字对齐
CAD移动标注文字，CAD标注文字对齐
另外一种方法，我们也可以在“标注”菜单的下拉菜单中，找到“对齐文字”，这个和上面的命令是一样的操作。
CAD移动标注文字，CAD标注文字对齐
如果某个标注的位置很小，我们想做相应的微调，我们也可以去属性面板去调整，在CAD软件的右边属性栏，或者“ctrl+1”弹出属性面板，在“文字”，“文字偏移”那里进行修改对齐。
CAD移动标注文字，CAD标注文字对齐
CAD移动标注文字，CAD标注文字对齐
|
|
