CAD作图的时候经常用到块，但是用着用着就已经忘记自己使用了哪些块了，也不知道总共用了多少块，今天自己也遇到了类似的问题，查了一下，有的版本有设计中心可以直接看，但是有些又没有，小编自己的也是没有的，所以经过试验后，可以有下面的方法查看所有的块。

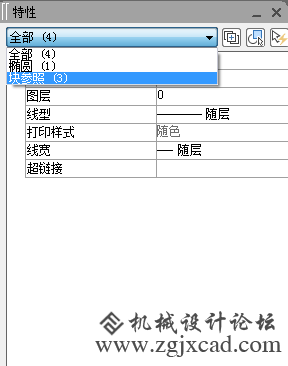

第一种是查看图形之中所有块的数量。我们可以直接“ctrl+A”全选图形，然后在属性栏中就可以看到，全部下面显示有几个图形，下拉菜单中直接可以看到有几个图块。如果没有属性栏，中望CAD是“ctrl+1”弹出。
CAD查看所有的块数量、形状
第二种方法是输入清理命令符“pu”进入清理面板，不仅可以切换查看有几个图块，还可以看到那些可以清理。
CAD查看所有的块数量、形状

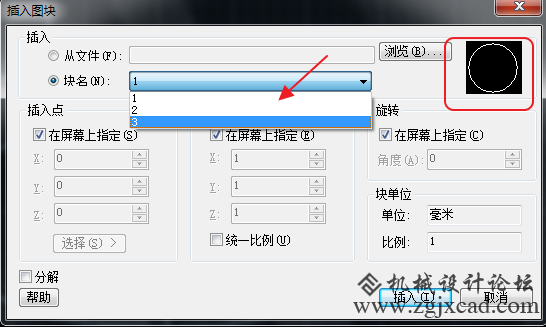

第三种是最实用的。我们可以使用CAD的插入命令“I（insert）”。这时，面板会提示从文件还是块名。我们可以点击块名，下拉菜单不仅有名字，右边还有预览区域，可以直接看到块的形状。所以这个命令对于我们来说是最实用的了。
CAD查看所有的块数量、形状
|
|
