冬天到了，让我们绘制一个红红火火的爱心温暖一下。
首先为了方便作图，我们先把对象捕捉打开。打开时候可以右键，设置，把全部捕捉都打开。
然后我们绘制一个半径为5的圆形，然后右键，复制，将圆移动到右边相切的位置，然后绘制一条两圆切点垂直向下，长度为15的直线。
CAD修剪命令绘制心形爱心教程

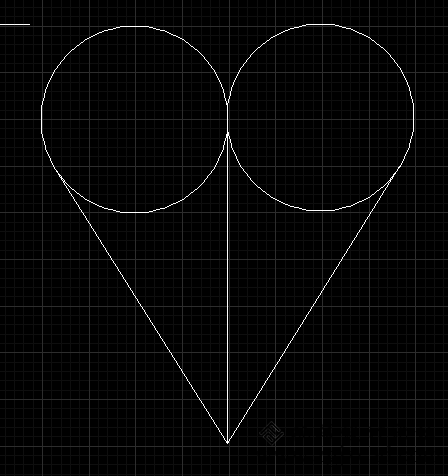

然后用直线连接垂线的端点与圆相切，因为打开了对象捕捉，移动到切点时会有提示，连接即可。
CAD修剪命令绘制心形爱心教程

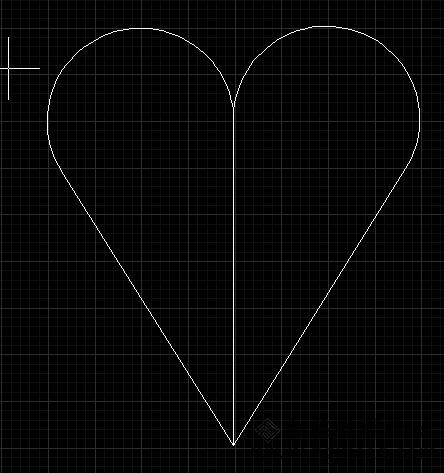

再之后，我们输入修剪命令符“TR”进入修剪，修剪的时候，要把圆和两边的直线都选上，确定后点击两圆的下半部分，完成修剪。
CAD修剪命令绘制心形爱心教程

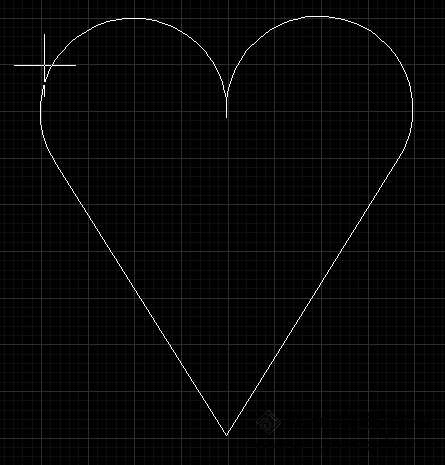

删除垂线。
CAD修剪命令绘制心形爱心教程
如果这时两圆修剪的不够充分，还有交叉点，输入“TR”修剪命令，点击两圆为对象，然后修剪交叉部分。

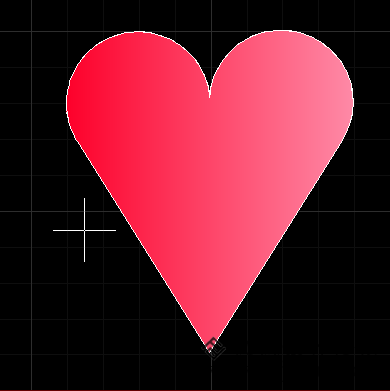

输入填充命令符“H”，选择填充红色。填充时可以加个渐变效果，效果会更好。
CAD修剪命令绘制心形爱心教程
|
|
