绘制图形填充后，罚球线图形填充好了，但是标注和文字也被覆盖了，我们需要把覆盖的文字和标注显示出来。

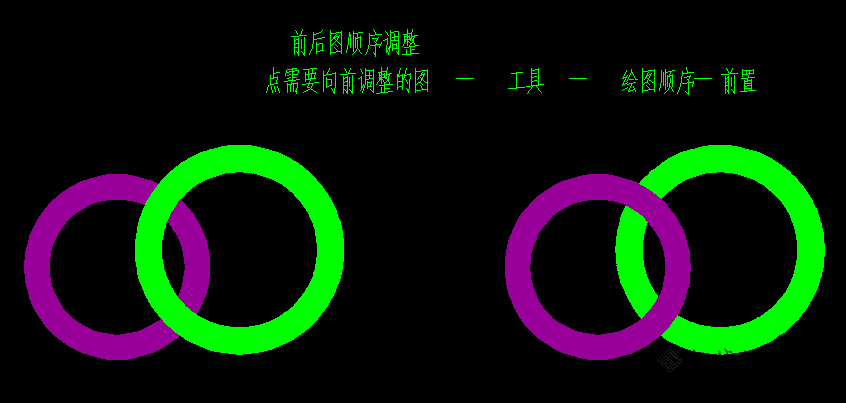

第一种方法，点击填充右键，将填充绘图顺序后置，或者点击文字和标注，让它们位置前置，这样填充就不会覆盖文字和标注了。
CAD填充覆盖文字标注解决方法

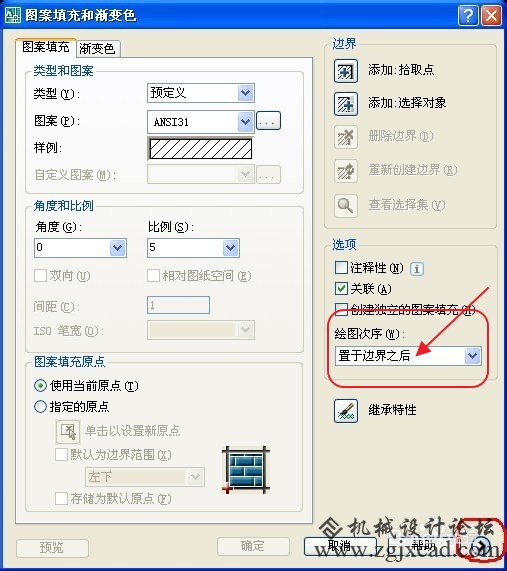

第二种，一样是将填充的位置调后，但是我们在填充的时候就选择填充在对象之后。我们在填充面板选择，在对象之后，选择文字和标注，这样就不会在文字前面覆盖了。
CAD填充覆盖文字标注解决方法
但是，很多时候，我们发现由于填充的图案太密集，文字和标注前置也还是看不清，有种被覆盖的感觉。所以我们在填充的时候就把文字和填充排除在外。

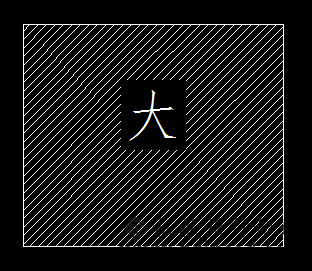

我们输入命令符“H”进入填充面板，打开孤岛监测，选择外部填充，这样CAD就会监测到文字和标注的存在，填充的时候就不会覆盖到了。
CAD填充覆盖文字标注解决方法
CAD填充覆盖文字标注解决方法
|
|
