[cad常见问题] CAD“EDGEMODE”命令设置新值,命令的含义

[复制链接]
查看: 678|回复: 0

该用户从未签到

发表于 2017-4-7 18:34:01 | 显示全部楼层 |阅读模式
在遇到修剪或者延伸命令时,很多人无法进行操作就会去网上找攻略,很多都有提到调整“EDGEMODE”命令的值,那这个命令是什么意思,怎么用呢,该设置什么值。
  Edgemode命令是edge(边界)和mode(模式)的组合单词,意思是配合 修剪(TRIM) 和 延伸(EXTEND)命令指定切割边界和边界的设置值。
这个命令在CAD里只能设置两个值,一个是:“0 ”,选择不带延伸线的边为切割边界 ,另一个是“1 ”将选定的对象延伸或修剪到剪切边或边界的假想延伸线。这个值只是代表开关的作用,0是关,1是开。

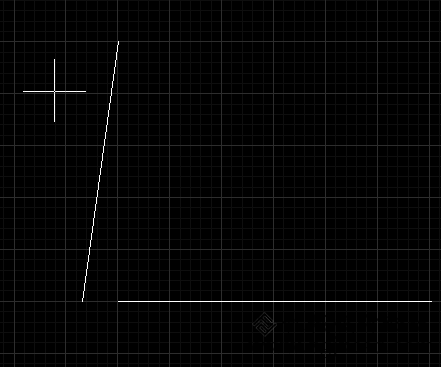

那么,所谓的带延伸线和假想延伸线又是怎么回事呢。是这样的,一般线段只有相交才能修剪,像下图,那为了修剪,就得让线段相交,然后修剪,再把线段剪回原来的样子。如果线段太多就太费时间了,所以CAD设计者,弄了这样一个命令,只要edgemode设置值为1,那么,软件就绘制一个假想的延伸线使它们相交,那样就可以修剪了。

CAD“EDGEMODE”命令设置新值,命令的含义

CAD“EDGEMODE”命令设置新值,命令的含义

CAD“EDGEMODE”命令设置新值,命令的含义

CAD“EDGEMODE”命令设置新值,命令的含义

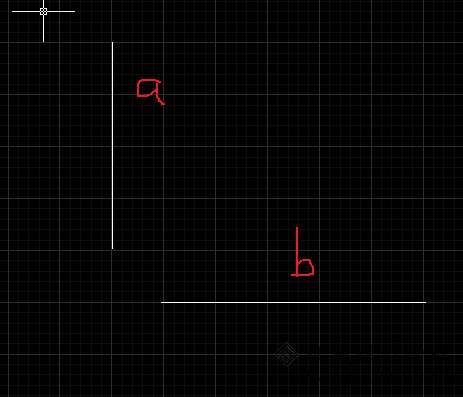

延伸也是同样道理。像下面的A/B线段,直接用延伸是不可以延伸的,因为直接延伸那一条都不能相交,但是设置值为1之后,电脑就生成一条看不见的延伸线,使A/B线段都可以进行延伸操作。

CAD“EDGEMODE”命令设置新值,命令的含义

CAD“EDGEMODE”命令设置新值,命令的含义

CAD“EDGEMODE”命令设置新值,命令的含义

CAD“EDGEMODE”命令设置新值,命令的含义
