机械作图经常要做弧线与两直线相切。最常见的绘制方法是利用弧线工具。

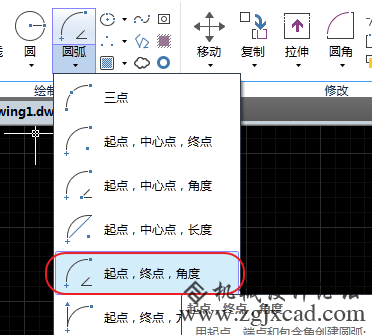

我们打开弧线工具，选择“起点，终点，角度”选项，然后选择两条直线的端点，输入角度“180”，这样与两条直线相切的弧线就出来了。
CAD画弧线与两条平行直线相切

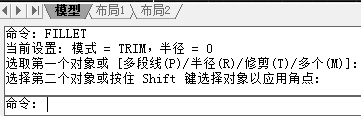

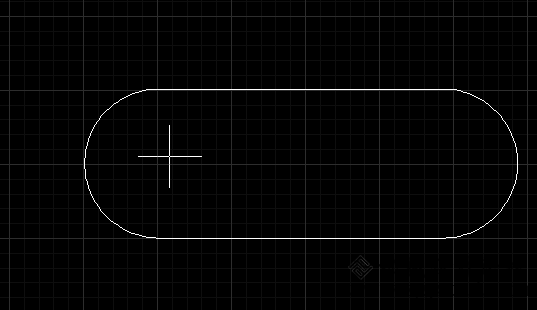

第二种方法是利用圆角工具。因为两条平行线之间的圆角刚好是180度。我们输入命令符“fillet”，然后直接选择两条平行线，这样CAD软件就会自动绘制出与两条平行线相切的弧线。
CAD画弧线与两条平行直线相切
CAD画弧线与两条平行直线相切
这个方法对于非水平平行的两条直线也适用。
CAD画弧线与两条平行直线相切
|
|
