CAD复制粘贴改变原因及应对方法

中望CAD

网上有不少人提类似的问题，在一张图中CTRL+C复制，到另外一张图中CTRL+V，结果发现粘贴的图形变了。
如果不了解问题的原因，一定会觉得很奇怪。下面就跟大家讲一下为什么会这样，怎样避免出现类似的问题。之前在博客和公众号里发过类似的文章，只是简单地介绍了一下，今天通过一些样例来详细讲解一下。
CAD中保存了很多样式，比如图层、文字样式、标注样式、多线样式等，图中还会有一些命名的图块，这些样式和图块定义都有名字，一个名字只能对应一个设置，当两张图中有同名的样式或图块但设置不同时，就会出现这样的问题。
文字复制粘贴后字体变了
复制粘贴后如果发现字体变了，应该两张图中同名的文字 样式设置不同，我们通过类似的方法来看一下。

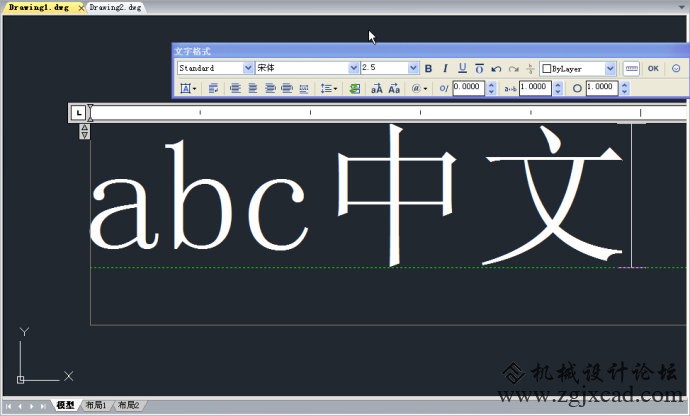

1、开一张空图，保持默认的文字样式不变，输入T回车，执行多行文字命令，在图中框选文字范围，随意写几个字母加汉字，例如abc中文，如下图所示。


  不同CAD默认的字体格式不完全相同，例如autocad高版本中文版默认使用宋体，浩辰CAD默认使用的是cad字体txt.shx，AutoCAD低版本也是用CAD字体。如果你的版本默认字体不是宋体，为了和我的效果一致，在输入文字前你可以输入ST命令打开文字样式对话框，将字体设置为宋体。
2、为了同时观察单行文字的效果，将上面的文字复制一份，选中其中一个文字，输入X，回车，将文字炸开成单行文字。
3、单击新建按钮，新建一张空图，输入ST，回车，打开标注样式对话框，点开字体列表，输入TX，找到TXT.SHX，如下图所示。将字体修改成txt.shx，如果你的版本中默认就是txt.shx，则不用修改，如果使用了大字体，取消勾选“使用大字体”。


4、输入相同字符的多行文字，并且复制一份后炸开，得到一个单行文字，如下图所示。


我们可以看到由于设置了CAD字体，但没有设置大字体，多行文字中中文自动被替换成宋体，而单行文字中则只能显示为问号了。而且由于在多行文字中字体被替换，炸开后汉字跟字母分开了，这个后面我们可以不管，只关注字体的效果。

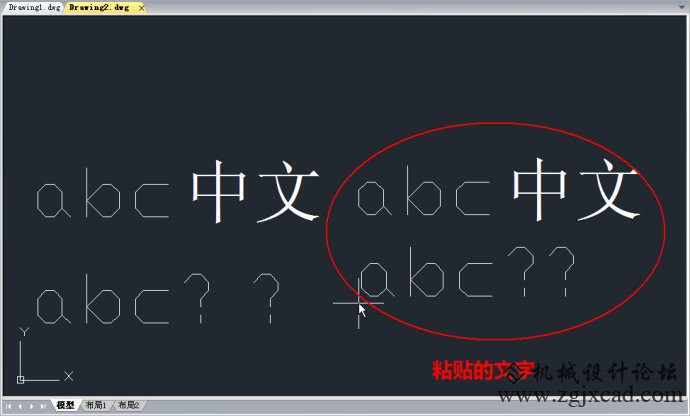

5、从新图中选中两个文字，按CTRL+C复制，切换到之前的图纸中，按CTRL+V粘贴，我们会发现粘贴后的文字变成了跟当前图相同的效果，如下图所示。


选中这张图的文字向另外一张图中复制粘贴也会出现同样的问题，如下图所示。


解决办法：任意一张图纸中输入REN，回车，打开重命名对话框，选中重名的文字样式，修改成其他名字，如下图所示。


将其中一个文字样式改名，不存在重名现象后，当将文字复制到另一张图，改名的文字样式也会一起被复制到新图中。
总之，图纸中文字的名称最好跟字体相关，这样可以避免同名不同字体的情况，另外不要总用默认的文字样式来修改字体，这样很容易产生重名的现象。
标注复制后变了
其实通过上面的字体的测试我们已经知道原因和解决办法了，但标注样式要比文字更复杂，不仅是因为标注参数多，而且标注中还会使用到文字，标注箭头通常是图块，所以不仅可能是标注样式重名的问题，还可能有图块重名的问题，所以遇到问题的时候需要先看变的是什么，然后再根据变的原因去找问题。
1、字体变了
输入D，打开标注样式对话框，选择标注使用的标注演示，单击修改按钮，打开标注样式修改对话框，检查文字样式设置，如下图所示。


字体的变化可能是因为同名的标注样式使用了不同的文字样式，也可能是文字样式相同，但文字样式字体不同。如果想保持复制后标注样式不变，是前一种情况的话，只需重命名标注样式，是后一种情况的话，则需要先重命名文字样式，然后将标注样式重命名。
2、箭头变了

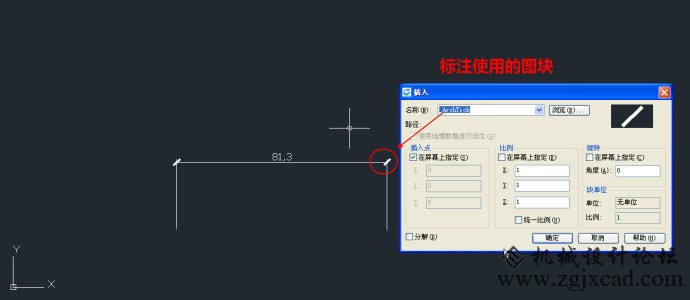

标注默认的箭头不是图块，但如果用建筑斜线或其他某些形式，箭头则可能是用图块来表示的。要知道这一点很简单，在一张空图中输入D，回车，将标注样式的箭头改成建筑标记的斜线；创建一个标注；然后输入I，插入图块，就可以看到标注箭头的图块，如下图所示。


一般情况下，大家很少会创建同名的图块或去修改由标注创建的这个图块的，但我不止一次见过这样的图纸，就是这个图块被改了。如果发现这种情况，必须在被修改的图纸中将此图块重命名。
3、尺寸线等其他效果变了
如果是同名标注样式其他参数不同也会导致标注复制粘贴后变化，要想保留标注原来的效果，REN重命名标注样式就可以了。
4、标注的特征比例变了
标注本身的长度没变，但线、文字、箭头都被整体放大和缩小了。如果你的标注设置了注释性，当从一个比例视口复制到另外一个比例视口时，特征比例会根据当前视口比例变化。这种变化是正常的，如果你用过注释性，这种变化应该是你需要的；如果你没有用过注释性，通常也不会遇到这种问题。
可能产生变化的其他图形
线型
线型可能会有两种变化：一种是线型的形式没变，只是单元长度变了，有时可能虚线还会变实线，这可能是两张图中全局线型比例设置不同，你可以输入LTSCALE回车，或者打开线型资源管理器查看一下。二是线型的形式变了，这种原因可能有两种：一种是线型设置是BYLAYER，两张图中同名图层设置的线型不同；还有一种可能同名的线型定义不同。在同一款CAD软件如果只用CAD自带的线型的话，同名线型定义不同出现的几率比较低，但如果用不同的CAD软件而且自己加载了一些特殊的线型就不好说了。
多线
多线是MLINE(ML)，多线样式MLSTYLE也存在重名设置不同的问题。
表格
表格TABLE对象也有样式TABLESTYLE，也可能出现复制粘贴变化的情况。
多重引线
这其实是一种特殊的标注，多重引线样式MLEADERSTYLE重名时也需要同时分析文字样式和箭头的图块。
填充
填充图案后比例变了，通常也是跟填充图案定义有关系，但这个在重命名对话框里没法修改，因为填充图案是保存在填充文件（*.pat）里，如果直接始终用同一款CAD，通常也不会有问题，如果使用了自定义的填充图案，也可能会产生这样的问题。如果在不同版本或不同品牌的CAD之间复制粘贴一些复杂边界的填充图案，也有可能因为两者的算法不同导致效果变化，这是一张极端情况，通常不是我们个人能解决的。
填充不显示，这个可能是FILL变量导致的，如果FILL被设置成关（0），填充会不显示。

图层、变量设置不同导致的变化
图层设置不同
如果两张图中同名图层的设置不同，复制粘贴图形中所有随层的属性都会跟随变化，图层设置可能带来的变化包括颜色、线型、线宽、透明度等，所以出现这些变化时可以先检查一下图层。
当然图层的状态也会影响我们看到的效果，比如复制时图层是开的，粘贴时图纸中同名图层是关的或冻结的，我们会看不到图形，当然这对图形本身并没有什么影响。
通常一个人或一个单位的图层使用习惯是相同的，上述情况出现的几率不多，但如果图纸有多个来源，这种情况也是可能出现的。
变量设置不同
CAD中有一些控制图形显示的变量，例如控制填充显示的变量FILL和FILLMODE，控制文字是否简化显示成方块的QTEXT等，这些变量是保存在图中的，因此如果两张图纸中这些变量设置不同，也可能导致从一张图纸复制到另外一张图纸发生变化。
小结

通过上面的讲解我们会发现，图纸复制粘贴发生变化的可能性太多了，不用感到奇怪，遇到问题后，我们首先要看变的是什么，发生了什么变化，判断原因后才能解决。大部分样式重名都可以通过重命名REN来解决。
对于个人来说，要避免出现类似问题，首先要养成良好的习惯，不要直接修改默认样式的参数来使用，最要创建新的样式并起可以明显分辨的名字，图块命名尤其需要注意。（CAD小苗博客）
