CAD裁剪图块

中望CAD · 发表于 2017-4-6 13:32:36

电脑的图片是可以自己裁剪的，只留下自己需要的部分。那么CAD可不可以做到这个效果呢？其实是可以的，CAD也有图块裁剪命令。我们以下面的图像为例子。
我们输入裁剪命令符“XCLIP”，然后选择要裁剪的图块，然后选择新边界，新边界的意思就是拉一个裁剪框的意思。然后根据需要选择多线段框还是矩形框。这里为了方便我们选择矩形框。

CAD裁剪图块

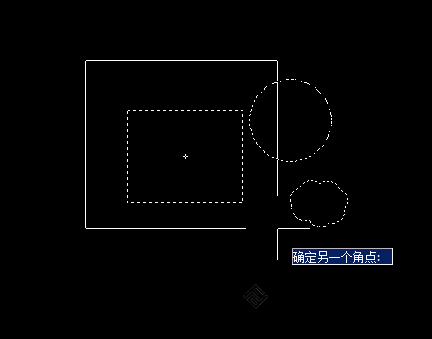

拉出一个矩形。

CAD裁剪图块

选择确定即可。

Image 10.png

命令符过程如下。

CAD裁剪图块
