为什么打印图纸时图框会有白边

中望CAD

问题描述
1、打印图纸，预览图形时四周有白边。
2、【打印比例】设置为1:1预览图形时显示不全。
3、勾选【布满图纸】复选框，比例不正确。

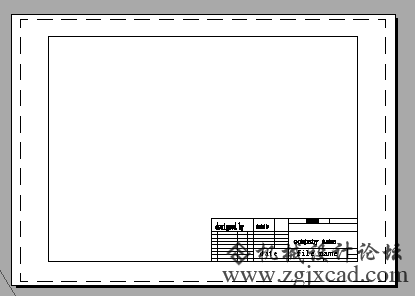

错误的布局设计


正确的布局设置

问题原因
所选图纸可打印区域与图框尺寸不相符。
解决方法
1、使用【Ctrl】+【P】组合键，打开【打印】对话框。

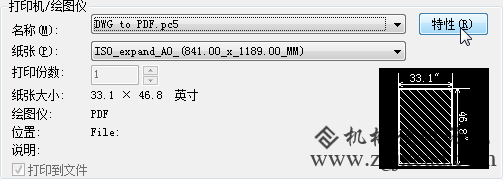

2、在【打印机/绘图仪】组合框内选择打印机或绘图仪名称。


3、单击【特性】，打开【绘图仪配置编辑器】对话框。


4、单击【修改标准图纸尺寸（可打印区域）】。


5、在【修改标准图纸尺寸】组合框中选择需要修改的图纸。
6、单击【修改】，打开【自定义图纸尺寸-可打印区域】对话框。

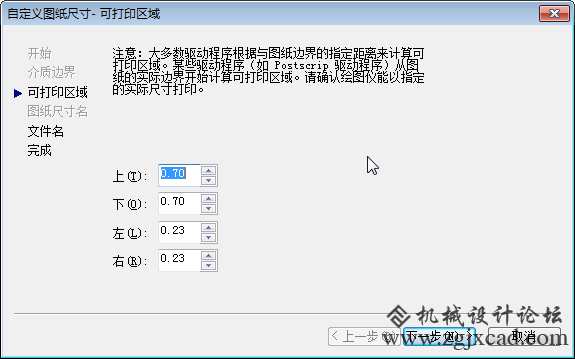

7、调整【上】、【下】、【左】、【右】为【1】，单击【下一步】。

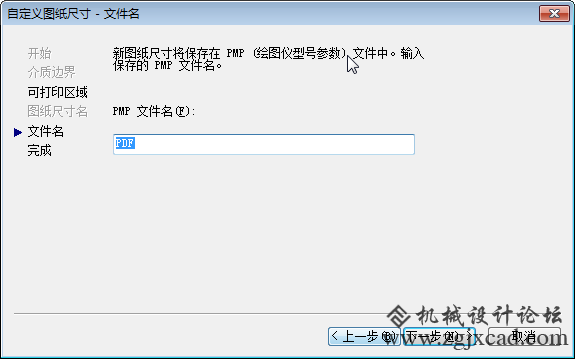

8、输入【PMP文件名】，单击【下一步】。


9、单击【完成】关闭【自定义图纸尺寸】对话框。
10、单击【确定】关闭【绘图仪配置编辑器】对话框。
11、自动弹出【修改打印机设置配置文件】对话框，单击【确定】关闭对话框。


12、在【纸张】组合框内选择修改过的图纸。


13、重新设置打印参数，单击【预览】预览图形。


注意

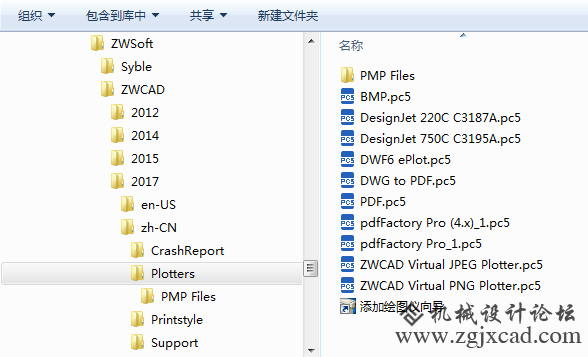

1、PMP文件是打印模型参数文件，用于存储每个打印设备的校准结果。中望CAD会自动将生成的PMP文件附着到用于执行校准测试的绘图仪配置PC5文件中，从而校准打印机并添加、删除、修订、或过滤自定义图纸尺寸。此文件可附加到任何为校准绘图仪而创建的PC5文件中。


2、PC5文件是用于存储有关介质和打印设备的信息文件，打印配置文件PC5可以在办公室或工程组中共享。可以为相同绘图仪创建多个具有不同选项的PC5文件。创建PC5文件后，该文件将显示在【打印】对话框的绘图仪配置名称列表中。
