怎样按一定间距插入块

中望CAD

问题描述


解决方法
1、在命令行输入【DDPTYPE】，然后【回车】，设置图形中所有点对象的样式和大小。


2、在命令行输入【MEASURE】，然后【回车】。
3、命令行提示：
选择要定距等分的对象：选择对象然后【回车】
指定线段长度或 [块(B)] ：输入【B】然后【回车】
输入要插入的块名：输入块名，然后【回车】，
是否将块与对象对齐？ [是(Y)/否(N)] ：选择【Y】，然后【回车】
指定线段长度：指定长度，然后【回车】。

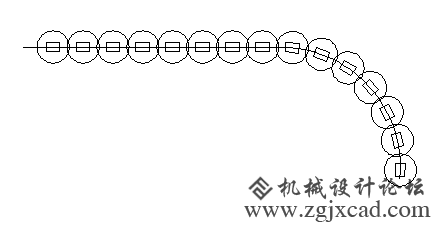

对齐块和对象
1、选择【是】，块将围绕器插入点旋转，这样其水平线就会与测量的对象对齐并相切绘制。
2、选择【否】，始终使用0度旋转角度插入块。
