中望cad怎么炸开参照图形

中望CAD

解决方法
1、想要炸开参照图形必须先绑定外部参照。


2、如果将外部参照绑定到当前图形，则外部参照将成为当前图形的一部分。将被转换为标准本地块定义。
3、将外部参照绑定到当前图形有绑定和插入两种方法。


【绑定】
1、绑定方式更改外部参照的定义表名称。
2、绑定之前语法为：块名|定义名。
3、绑定之后语法为：块名$0$定义名。

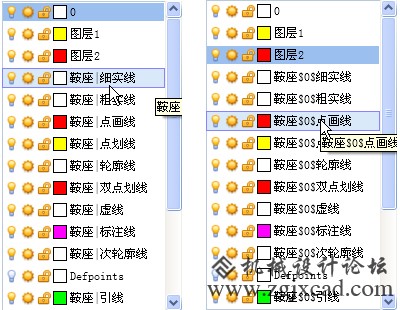

4、如：绑定之后的外部参照图层名为“鞍座$0$点画线”,如果已存在同名的本地命名文件对象，$n$中的数字将自动增加，例如“鞍座|点画线”将被重命名为“鞍座$0$点画线”。
【插入】
1、插入方式则不更改定义表名称。概率与【INSERT】插入图形相同。
2、如：插入之后的外部参照图层名为“点画线”，如果已存在同名的本地命名对象，将从名称中消除外部参照名称，例如“鞍座|点画线”将成为内部定义图层“点画线”。
