CAD图案填充角度和比例图解教程
在填充图案的过程中，系统默认的参数可能不能满足用户的需求，可以在【修改】里面的【特性匹配】中设置填充图形的角度和比例。
1.角度
填充角度是图案相对于当前用户坐标系x轴的旋转角度。
预定义填充图案的默认角度是0，用户可以根据需要在【修改】里面的【特性匹配】中的【角度】文本输入框中设置角度。如图1

CAD图案填充角度和比例

图1

2.比例
图案填充比例是指展开或者收拢预定义或者自定义的填充图案。
在中望CAD中，预定义填充图案的默认缩放比例是1：0，用户也可以在左栏的按键里点击【

CAD图案填充角度和比例

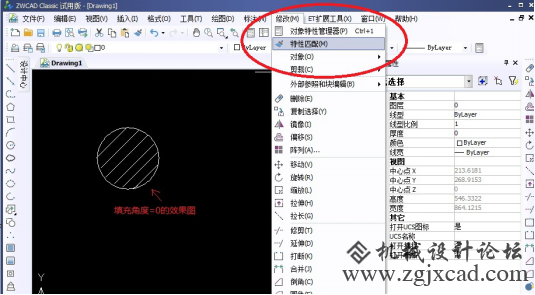

】在弹出的选择框里面设置角度和比例，或者选中需要的对象，直接在文本输入框里面设置其他比例。如图2

CAD图案填充角度和比例

图2
