CAD图形重叠线删除
问题描述：
如何删除绘图产生的重叠线或图形？
解决方法：

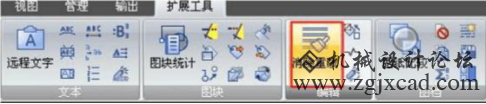

1.下拉菜单中选择【扩展工具】>【编辑工具】>【消除重线】，即可消除重合线。如图1所示


图1

2.点击后会出现下列对话框，调用命令后，在绘制界面上点击需要处理的区域，对话框功能只默认一些对象类型及重叠选项，但在一些特殊的情况下，我们可以对不同的属性来进行图型重叠对象进行消除处理。如图2


图2

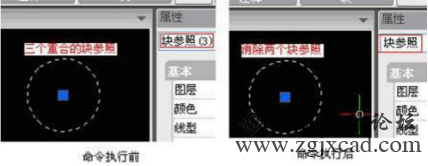

情况一：删除完全重合对象
多个相同对象重合，需要只保留一个，只要选中重复图形后，显示属性栏，直接删除。如图3


图3

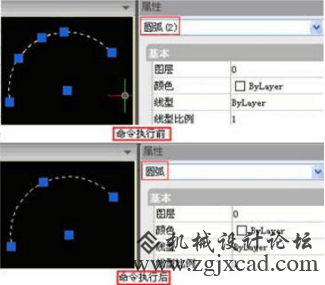

情况二：删除重合的圆弧
将两条线段先合并成一段完整的圆弧，再进行步骤2类似处理即可。如图4


图4
