如何创建CAD标注约束关系
标注约束可以确定对象、对象上的点之间的距离或者角度，也可以确定对象的大小。
调用【标注约束】有如下几种常用方法。
功能区：在【参数化】选项卡中，单击【标注】面板中相应的按钮，如图1


图1

工具栏：单击【标注约束】工具栏相关按钮
菜单栏：执行【参数】>【标注约束】相应命令，如图2


图2

在使用了【标注约束】后，此时就不能通过【缩放】等编辑工具对其尺寸进行更改，要改变【标注约束】对象的尺寸有如下两种方法。
1.通过【标注约束】尺寸进行修改

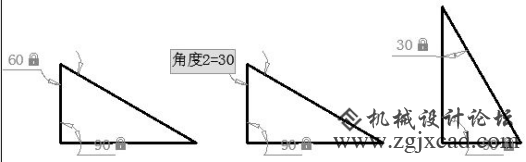

在使用【标注约束】后，双击标注约束尺寸数值，然后调整数值，图形尺寸会随时修改值进行相应的变化，如图3


图3

2.通过【参数管理器】进行修改

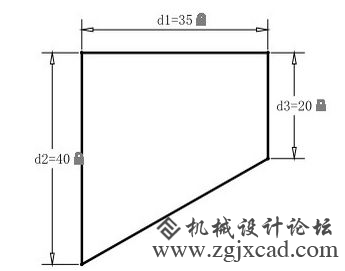

图4所示为添加【标注约束】的图形，在【参数化】选项卡中，单击【管理】面板中的【参数管理器】按钮。系统弹出图5所示的【参数管理器】选项板。


图4

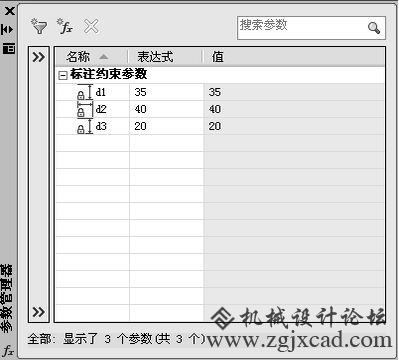

图5

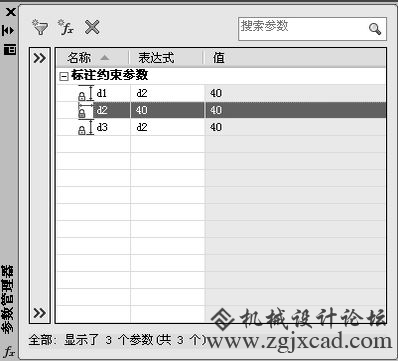

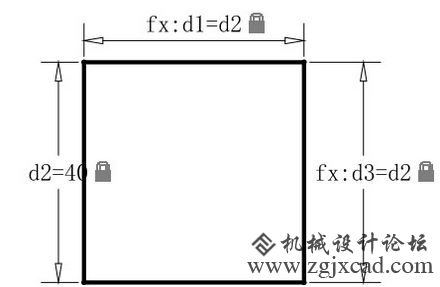

在【参数管理器】选项板修改标注约束参数，如图6所示，【绘图区】中的图形发生了相应的变化，最终效果如图7


图6


图7
