CAD多段体怎么用
多段体、长方体、球体等，这类的基本实体是构成三维实体模型的最基本元素，在中望CAD中可以通过多种方法来创建基本实体。那么构成实体的多段体在实体建模时，该怎么使用呢？
与二维图形中的【多段线】相对应的是三维图形中的【多段体】，它能连续绘制多段的实体，其绘制方法与绘制多段线类似，可以创建直线段和圆弧段。在默认情况下，多段线始终带有一个矩形的轮廓，可以在执行命令之后，根据提示信息指定轮廓的高度和宽带。
调用【多段体】命令有如下几种常用方法
命令行：在命令行输入POLYSOLID
功能区：在【默认】选项卡中，单击【建模】面板上的【多段体】按钮
工具栏：单击【建模】工具栏中的【多段体】按钮
菜单栏：执行【绘图】>【建模】>【多段体】命令
通过以上任意一种方法执行该命令，即可根据命令提示创建多段体。
【实战】绘制多段体
1.单击【快速访问】工具栏中的【新建】按钮，建立一个新的空白图形。
2.单击【视图】面板中的【俯视】按钮，将视图切换为俯视图模式。
3.在【默认】选项卡中，单击【建模】面板【多段体】按钮，绘制图1所示的图形。

CAD多段体怎么用

图1

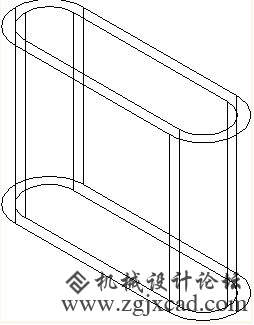

4.单击【视图】面板中的【西南等轴测】按钮，将视图切换为西南等轴测图模式，如图2所示。

CAD多段体怎么用

图2

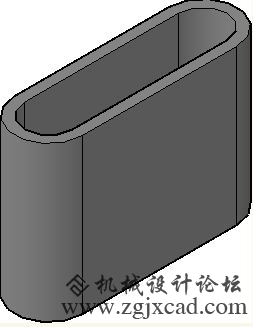

5.单击【视图】面板中的【视图样式】下拉列表，选择【概念】样式，最终效果如图3

CAD多段体怎么用

图3
