CAD样板文件怎么制作
样板文件是具有特定图形设置的图形文件，已预先设定了所必需的基础绘图环境，包括绘图界限、单位类型、预先定义的图层、文字样式、尺寸标注样式及其他系统配置。
为了保证项目中所有图形文件的一致性和协同性，避免大量重复性的设置工作，用户在绘图之前，需要定制标准，制作样板文件。
制作样板文件方法如下。
下拉菜单：选择“文件>另存为”命令；
命令名：SAVEAS

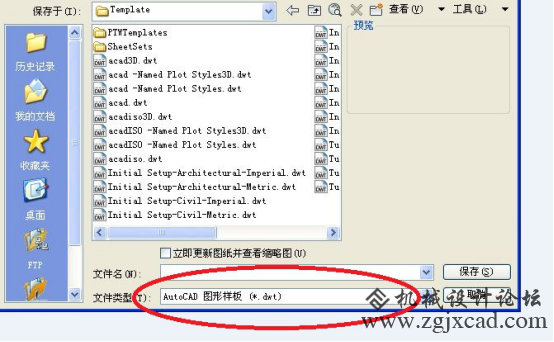

对绘图界限、单位类型、预先定义的图层、字体样式、尺寸标注样式等设置完成后，启动生成样板文件命令，弹出“图形另存为”对话框如图1所示
在“图形另存为”对话框的“文件类型”下拉列表中选择“中望CAD图形样板（*.dwt）”类型；在“文件名”文本框中输入要保存的样板文件名称，然后在“保存于”下拉列表中指定保存目录，单击“保存”按钮，将弹出“样板选项”对话框。
在“样板选项”对话框中各项要素说明如下。
（1）“说明”区域：输入对该样板文件的解释说明文字
（2）“测量单位”下拉列表：可选择该样板文件使用英制单位还是公制单位。
（3）“新图层通知”选项区域中的各选项含义如下。
【将所有图层另存为未协调】单选框：将样板文件及其图层集另存为未协调图层，不创建图层基线。该项是默认选项。
【将所有图层另存为已协调】单选框：将样板文件及其图层集另存为协调图层，并创建图层基线。
在“样板选项”对话框中，单击“确定”按钮，生成样板文件。


图1
