CAD如何通过二维对象拉伸获得三维实体


在三维造型中，许多结构复杂的实体模型，仅使用前面的基本实体工具是无法实现的。这时就需要通过线绘制好的二维图形，然后使用“拉伸”命令将二维图形转换为三维实体。
拉伸命令的启动方法如下。


下拉菜单：选择“绘图>实体>拉伸”命令；
“建模”工具栏：“拉伸”按钮 ；
命令名：EXTRUDE↙。
启动命令后，命令行显示：
命令: extrude
当前线框密度:  ISOLINES=10
选择要拉伸的对象:               （选择已经绘制好的二维图形为拉伸对象）
选择要拉伸的对象:          （继续选择拉伸对象或按“Enter”键结束选择）
指定拉伸的高度或 [方向(D)/路径(P)/倾斜角(T)]:（指定拉伸高度或拉伸方法）


命令行中选项说明如下。
（1）在“选择要拉伸的对象”命令行中，拉伸的对象可以为封闭的多段线、多边形、矩形、圆、封闭样条曲线和面域对象等。

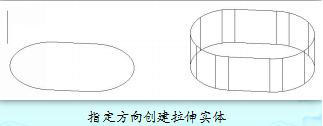

（2）在“指定拉伸的高度或[方向（D）/路径（P）/倾斜角（T）]”命令行中，有4个命令选项，分别表示4种拉伸实体的方法。“指定拉伸的高度”子选项是选择拉伸命令后的默认选项，主要是通过输入拉伸高度来创建实体如图1。“方向”子选项是通过确认两点来指定拉伸的方向和长度，如图2

CAD如何通过二维对象拉伸获得三维实体

图1

CAD如何通过二维对象拉伸获得三维实体

图2

（3）“路径”子选项是指将拉伸平面通过指定的路径来拉伸实体。拉伸对象和路径不能共面，如图3

CAD如何通过二维对象拉伸获得三维实体

图3

（4）“倾斜角”子选项主要用于拉伸有倾斜角度的实体。默认情况下，拉伸实体的倾斜角度为0度，当在拉伸时指定角度后，实体将以拉伸对象为基准向内或向外倾斜角度，如图4

CAD如何通过二维对象拉伸获得三维实体

图4
