CAD如何通过二维对象旋转获得三维实体
旋转特性是将二维对象绕指定旋转轴旋转而形成三维特性。
旋转命令的启动方法如下。


下拉菜单：选择“绘图>实体>旋转”命令；
“建模”工具栏：“旋转”按钮 ；
命令名：REVOLVE↙。
启动命令后，命令行显示：
命令: revolve
当前线框密度:  ISOLINES=4
选择要旋转的对象:                （选择已经绘制好的二维图形为旋转对象）
选择要旋转的对象:          （继续选择旋转对象或按“Enter”键结束选择）
指定轴起点或根据以下选项之一定义轴 [对象(O)/X/Y/Z] :
（指定旋转轴起点）
指定轴端点:                                      （指定旋转轴端点）
指定旋转角度或 [起点角度(ST)] :                （指定旋转角度）


命令行中选项说明如下。

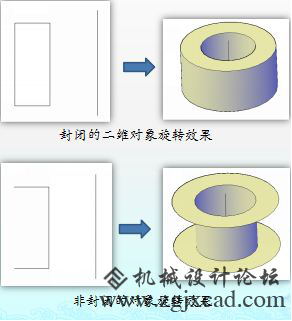

（1）在“选择要旋转的对象”命令行中，用于旋转的二维对象是圆、圆弧、直线、多段线等特征。如果旋转对象是面域或封闭的多段线、圆等封闭对象曲线，那么旋转形成的三维对象为实体；如果旋转对象是圆弧、直线、非封闭的多线段时，旋转形成的三维对象就为曲面，如下图。


（2）在“指定轴起点或根据以下选项之一定义轴 [对象(O)/X/Y/Z] :”命令行中，系统默认通过指定两个点来定义旋转轴；如果输入“O”，启动对象命令选项，可以通过直线或多段线绘制的直线作为旋转轴线；如果输入字母x(或y、z),二维对象将绕当前UCS的X或（Y、Z）轴旋转。
