在工程制图过程中如何管理图形文件是个重要问题，特别是当很多人合作制图时，保存图纸文件的统一很重要。大多数使用者都有自己的组织文件方式，所以为方便管理图纸文件，中望CAD提供了“图纸集”功能。图纸集会生成一个独立图形文件之后的数据文件，这个文件中记录关于图纸的一系列信息，并且可以管理控制集内图纸的页面设置、打印等。

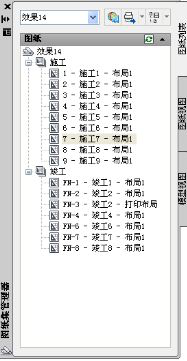

如下图1所示，图纸管理器分为以下几个部分：
（1）“图纸集”控件：列出了用于创建新图纸集、打开现有图纸集或在打开的图纸集之间切换的菜单选项。
（2）“图纸列表”选项卡：显示了图纸集中所有图纸的有序列表。图纸集中的每张图纸都是在图形文件中指定的布局，在列表中双击即可打开该文件
（3）“图纸视图”选项卡：显示了图纸集中所有图纸视图的有序列表。
（4）“模型视图”选项卡：列出了一些图形的路径和文件夹名称，这些图形包含要在图纸集中使用的模型空间视图。
在图纸集管理器中可以看到当前所有的图纸集，以及每个图纸集下的布局。图纸集中按照布局组织，也就是说按照最后打印为单位组织的。
打开图纸集管理器有如下几种方法。
下拉菜单：选择“工具”>“选项板”>“图纸集管理器”命令
命令名：SHEETED
命令名：OPENSHEETSET，指定路径和文件名打开特定的图纸集
双击图纸集“.dst”文件
