CAD测量点怎么画
MEASURE命令在图形对象上按指定的距离放置点对象(POINT对象),这些点可用“NOD”进行捕捉。对于不同类型的图形元素,测量距离的起始点是不同的。若是线段或非闭合的多段线,起点是离选择点最近的端点。若是闭合多段线,起点是多段线的起点。如果是圆,则以捕捉角度的方向线与圆的交点为起点开始测量,捕捉角度可在【草图设置】对话框的【捕捉及栅格】选项卡中设定。
命令启动方法
菜单命令:【绘图】>【点】>【定距等分】
命令:MEASURE或简写ME
【实战】
输入命令行提示如下:
命令:_measure

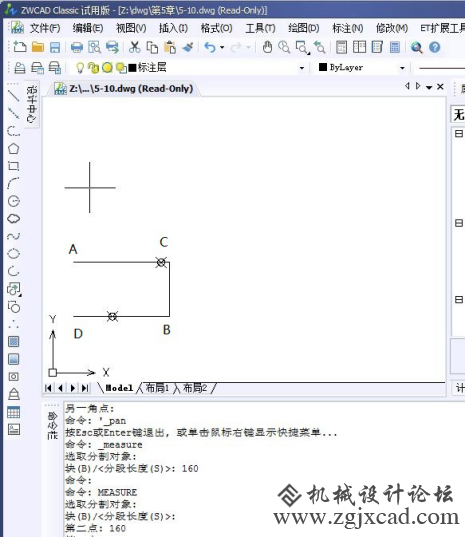

选择要定距等分对象://在A端附近选择对象,如图1
指定线段长度或[块(B)]:160//输入测量长度
命令:MEASURE//重复命令
选择要定距等分对象://在B端处选择对象
指定线段长度或[块(B)]:160//输入测量长度

CAD测量点怎么画

CAD测量点怎么画

图1
