CAD如何绘制填充圆环
DONUT命令用于创建填充圆环或实心填充圆。启动该命令后，用户依次输入圆环内径、外径及圆心，中望CAD就生成圆环。若要画实心圆，则指定内径为0即可。
命令启动方法：
菜单命令：【绘图】>【圆环】
命令：DONUT


【实例教程】
命令:_donut
指定圆环的内径：3                  //输入圆环内径
指定圆环的外径：6  //输入圆环外径
指定圆环的中心点或：                //指定圆心
指定圆环的中心点或：                //按Enter键结束

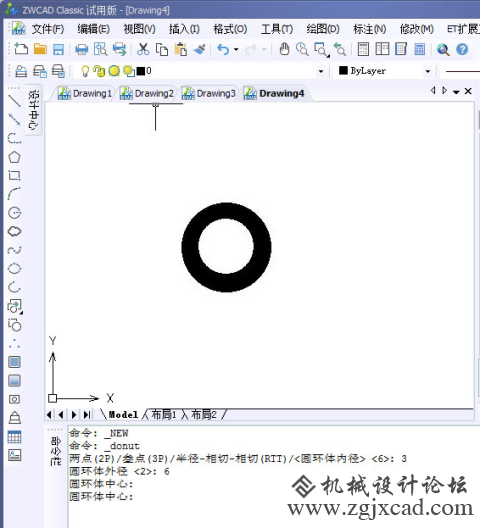

CAD如何绘制填充圆环

【技巧提示】
DONUT命令生成的圆环实际上是具有宽度的多段线，用户可用PEDIT命令编辑该对象，此外，还可以设定是否对圆环进行填充。当把变量FILLMODE设置为1时，系统将填充圆环；否则，不填充。
