CAD如何利用平行捕捉”PAR”绘制平行线
过某一点坐已知线段的平行线，可利用平行捕捉”PAR”，这种绘制平行线的方式使用户可以很方便地画出倾斜位置的图形结构。
【实战】平行捕捉方式的应用
输入命令行提示如下：
命令:_line 指定第一点：ext   //用”EXT”捕捉C点，如图1所示
于10//输入C点与B点的距离值
指定下一点或[放弃（U）]：par        //利用”PAR”画线段AB的平行线CD
到15   //输入线段CD的长度
指定下一点或[放弃（U）]:par   //利用”PAR”画平行线DE
到30   //输入线段DE长度
指定下一点或[闭合（C）/放弃（U）]：per 到//用”PER”绘制垂线EF
指定下一点或[闭合（C）/放弃（U）]：//按Enter键结束

CAD如何利用平行捕捉”PAR“绘制平行线

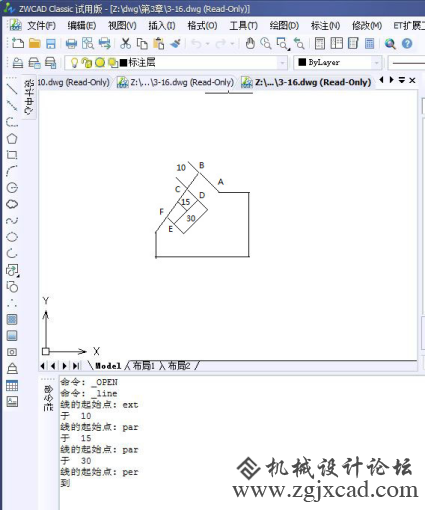

图1（利用PAR绘制平行线）
