CAD绘制标题栏步骤
在CAD绘制当中，会用到绘制标题栏，下面一起分享一下绘制标题栏的步骤。
1.修改当前文字样式，使之与中文字体“宋体”关联
2.设置系统变量DTEXTED为1，然后启动DTEXT命令书写单行文字，如图1
命令: dtext
当前文字样式: "Standard" 文字高度: 3.5
文字: 对正(J)/样式(S)/:
字高 : 3.5
文字旋转角度 :
命令: _U
DTEXT
命令: dtext
当前文字样式: "Standard" 文字高度: 3.5
文字: 对正(J)/样式(S)/:
字高 : 3.5
文字旋转角度 : 0
输入文字：设计
输入文字：审核
输入文字：工艺
输入文字：比例
输入文字：件数
输入文字：重量

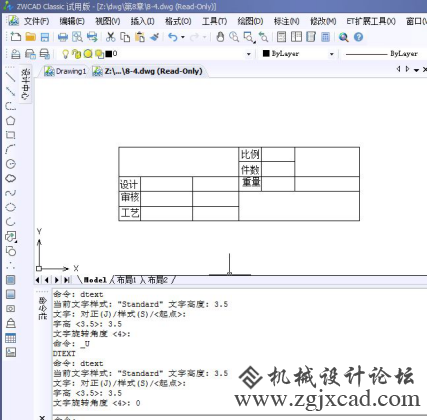

CAD绘制标题栏步骤

图1
