CAD属性块编辑命令
若属性已被创建成为块，则中望CAD用户可用ATT命令来编辑属性值及属性的其他特性。
命令启动方法
菜单命令：【修改】>【对象】>【属性】>【单个】
面板：【常用】选项卡中的【块】面板按钮
命令：ATT

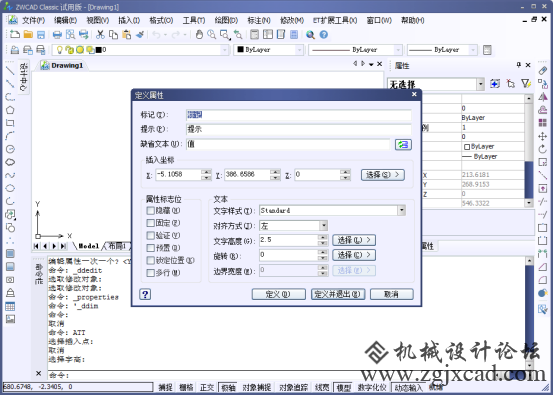

启动ATT命令，中望CAD提示“选择块”，用户选择要编辑的图块后，中望CAD打开【定义属性编辑器】，如图1所示。在该对话框中，用户可对块属性进行编辑。
【定义属性】对话框中有【标记】、【属性标记位】、【文本】3个选项，他们的功能如下：
1.【标记】选项：在该选项中，列出了当前对象中各个属性的标记、提示及值，选中某一属性，用户就可以在【值】框中修改属性的值。
2.【文本】选项: 在该选项中用于修改属性文字的一些特性，如文字样式、对齐方式等，
3.【属性标记位】选项： 用户可在该选项中修改属性的标志位：隐藏、固定、预置等。

CAD属性块编辑命令

图1
