CAD当图形为不完全闭合区域，就无法进行图案填充了吗？
其实，即使想要填充的图形为不完全闭合的图形，也还是可以对其进行图案填充。对此有两种方法：
方法一：可以在不闭合的地方绘制一条辅助多段线，使得不闭合图形成为闭合图形，再添加填充图案，最后再将绘制的辅助多段线删除。

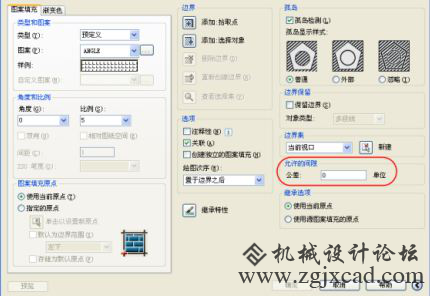

方法二：设置允许的间隙，只要间隙接近（小于或等于）设置的间距（不可过大或过小），间隙就被忽略，并将边界视为封闭的。具体操作为：将“图案填充”选项卡中“允许的间隙”区域中的“公差”文本框由默认的“0”单位改成一个可以使系统忽略没闭合部分间隙的一个数量单位，比如“10”，如下图所示
