CAD如何加载多线样式

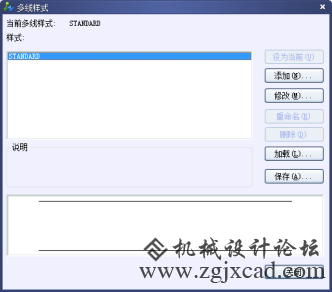

使用MLSTYLE命令可以控制多线的线形、颜色、线宽、偏移等特性。输入并执行该命令后，将打开【多线样式】对话框，如图1

CAD如何加载多线样式

图1

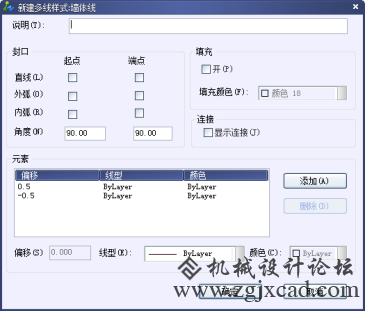

【多线样式】对话框中的【样式】区域列出了目前存在的样式，在预览区域中显示了所选样式的多线效果。单击【新建】按钮，打开【创建新的多线样式】对话框，在新样式名文本框中可以输入新的样式名称，如图2

CAD如何加载多线样式

图2

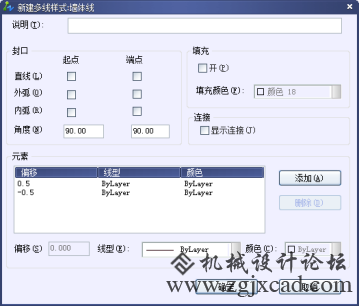

单击【继续】按钮，即可再打开【新建多线样式】对话框中对多线的封口样式、偏移、颜色和线型等特性进行设置，如图3所示，然后按确定即可。

CAD如何加载多线样式

图3

如果要对已有的多线样式进行修改，可以在【多线样式】对话框中选中需要修改的样式，然后单击【修改】的样式，然后单击【修改】按钮，即可再打开的【修改多线样式】对话框中对其样式进行修改。如图4

CAD如何加载多线样式

图4

在【修改多线样式】对话框中勾选【封口】区域中的【直线】选项的起点和端点，绘制的多线效果如图5，取消这些选项，绘制多线效果如图6

CAD如何加载多线样式

图5（封口效果）

CAD如何加载多线样式

图6（未封口效果）
