CAD旋转面怎么用
用户通过旋转实体的表面就可以改变面的倾斜角度，或者将一些结构特征（如孔，槽等）旋转到新的方位。在旋转面时，用户可以通过拾取两点，选择某条直线或设定旋转轴平行于坐标轴等方法来指定旋转轴，另外，应注意确定旋转轴的正方向。
【实战】旋转面
命令：_solidedit
输入一个实体编辑选项: 面(F)/边(E)/体(B)/放弃(U)/: _f
输入面编辑选项: 拉伸(E)/移动(M)/旋转(R)/偏移(O)/倾斜(T)/删除(D)/复制(C)/着色(L)/放弃(U)/: _r
选择面或 [删除(R)/撤消(U)]: 找到1个面。
选择面或 [删除(R)/撤消(U)/选择全部(A)]:
指定基点:
指定轴上的另一点:
指定旋转角度: -10

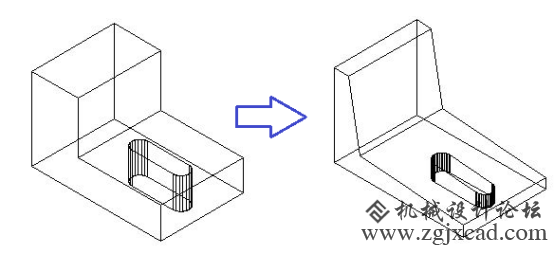

结果如下图所示

CAD旋转面怎么用

【提示】选择要旋转的实体表面后，会提示“指定轴点或[经过对象的轴（A）/视图（V）/X周（X）/Y轴（Y）/Z轴（Z）]”，各选项的功能如下。
两点：指定两点来确定旋转轴，轴的正方向由第一个选择点指向第二个选择点。
经过对象的轴：通过图形对象来定义旋转轴。若选择直线，则所选直线即是旋转轴。若选择圆或圆弧，则旋转轴通过圆心且垂直于圆或圆弧所在的平面。
视图：旋转轴垂直于当前视图，并通过拾取点。
X轴、Y轴、Z轴：旋转轴平行于x、y、z轴，并通过拾取点。旋转轴的正方向与坐标轴的正方向一致。
指定旋转角度：输入正或负的旋转角，旋转角的正方向由右手螺旋法则确定。
参照：该选项允许用户指定旋转的起始参考角和终止参考角，这两个角度的差值就是实际的旋转角，此选项常常用来使表面从当前的位置旋转到另一指定的方位
