CAD如何在模型空间导出PDF
在中望CAD中,如果我们不想通过布局空间出PDF格式的图纸的话,只需要进行一些简单设置就可以直接在模型空间出图。按ctrl+P进入打印对话框,调整参数,打印范围使用窗口打印即可。
【实战操作】
1、设置虚拟打印DWG to PDF
2、选择纸张大小
3、选择打印样式(Monochrnome.ctb为黑白打印)
4、选择图形方向

CAD如何在模型空间导出PDF

CAD如何在模型空间导出PDF

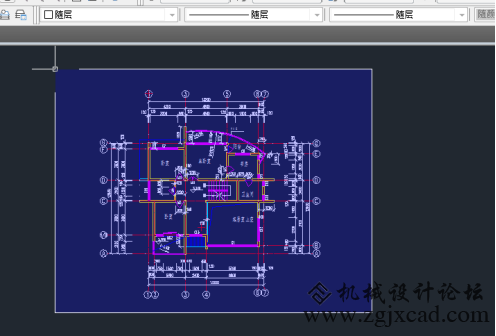

5、打印范围选窗口

CAD如何在模型空间导出PDF

CAD如何在模型空间导出PDF

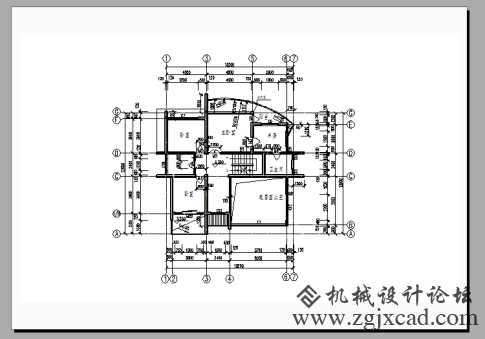

6、预览图纸位置是否需要调整
7、出图打印

CAD如何在模型空间导出PDF

CAD如何在模型空间导出PDF

推荐阅读:CAD三维测量转动惯量
