CAD尺寸垂直标注

中望CAD · 发表于 2016-4-6 18:38:06

CAD尺寸垂直标注
垂直标注可以仅使用指定的位置或对象的垂直部分来创建标注
【实战】创建尺寸垂直标注
1.启动中望CAD软件，任意打开一副图
2.输入DIMLINEAR命令，在命令行提示下，捕捉左下角点

CAD尺寸垂直标注

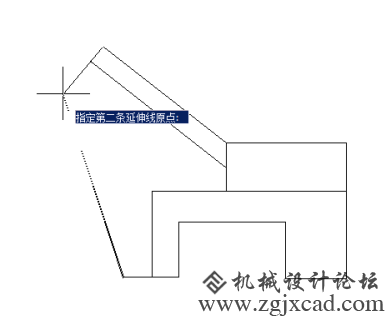

3.在绘图区中，捕捉左上方合适的角点，向左引导光标

CAD尺寸垂直标注

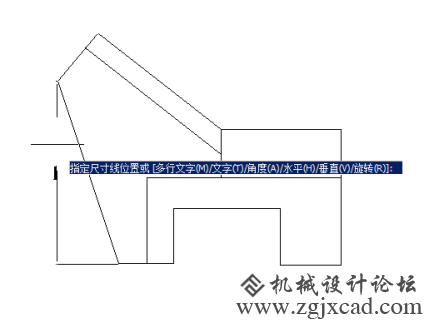

4.至合适位置之后，单击鼠标左键，即可创建尺寸垂直标注
