CAD环形阵列怎么用
环形阵列图形是指以指定的点为圆心，以图形对象到指定点的距离为半径，在圆环上阵列图形对象，即指对图形对象进行阵列复制后，图形呈环形分布。
【实战】环形阵列对象

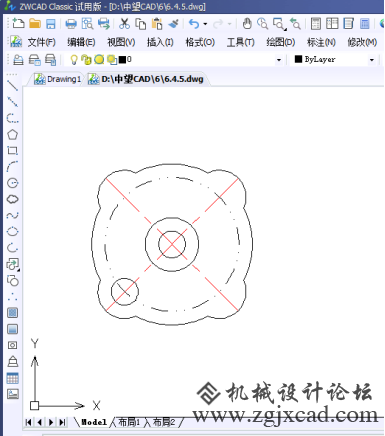

1.打开任意一副图

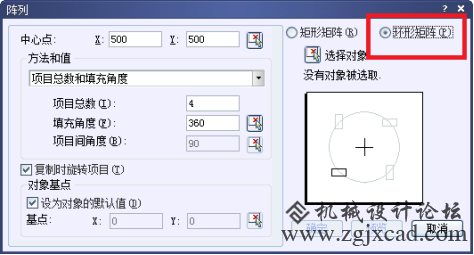

2.命令行输入ARRAY命令，按【Enter】键确认，弹出“阵列”对话框，选中“环形阵列”单选按钮。

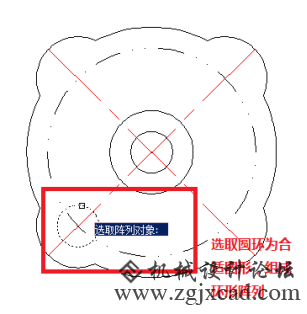

3.单击“选择对象”按钮，在绘图区选择合适的图形对象


4.按【Enter】键确认,返回“阵列”对话框，单击“拾取中心点”按钮，移动鼠标至圆心处，就会出现以下效果图啦
