CAD怎样添加多重引线标注

中望CAD · 发表于 2015-8-13 11:09:51

CAD怎样添加多重引线标注
在CAD绘图中，想要同时引出几个相同部分的引出线时，可采取互相平行或画成集中于一点的放射线，也可以采用添加多重引线标注的方法来添加多重引线标注操作。
具体实现方法如下：
1.在“多重引线”工具栏中单击“添加多重引线”按钮

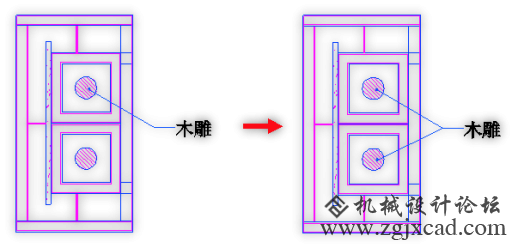

2.根据提示选择已有的多重引线，然后依次指定引出线箭头的位置即可，如下图所示。

CAD怎样添加多重引线标注
