[cad常见问题] CAD折断线怎么画

查看: 333|回复: 0

该用户从未签到

发表于 2015-9-6 15:04:07 | 显示全部楼层 |阅读模式

关注机械设计论坛微信公众平台，直接获取网盘资源下载链接

CAD折断线怎么画
折断线常用于画平面图时绘制楼梯，只需先绘制两端效果，然后在中间再绘制一个折断符号就可以节省界面的使用。

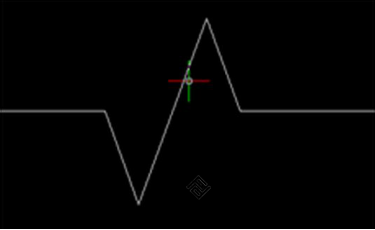

折断线的绘制需要先自己做一个动态块，需要时候插入块，然后调整来配合（PL）多段线、（L）直线、（J）合并，（BR）打断使用可以绘制用直线把“Z”的两个端点连起来就可以了！

CAD折断线怎么画

CAD折断线怎么画

推荐阅读：CAD卸载外部参照
