CAD如何快速绘制楼梯

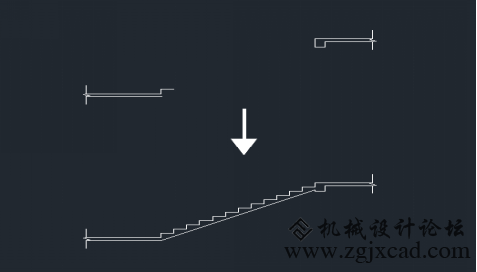

      在绘制楼梯剖面图时，我们常常卡在踏板高度、楼梯级数的计算中，千辛万苦计算出了数据还要通过阵列的方式绘制梯段。其实我们可以通过一个中望CAD的扩展工具来高效绘制梯段。
启动命令方法： 菜单命令：扩展工具—编辑工具—多重复制
【实战】CAD如何快速绘制楼梯
1、点击菜单【扩展工具】>【编辑工具】>【多重复制】，执行多重复制（copym）命令，选择其中一踏步回车。

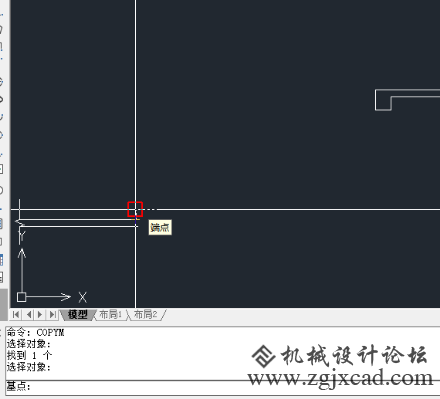

2、基点选择踏步左上角端点，回车。


3、命令行提示：
第二点或[重复(最后)(R)/间距(D)/计算(M)/阵列(动态)(A)/取消(U)]
输入“M”

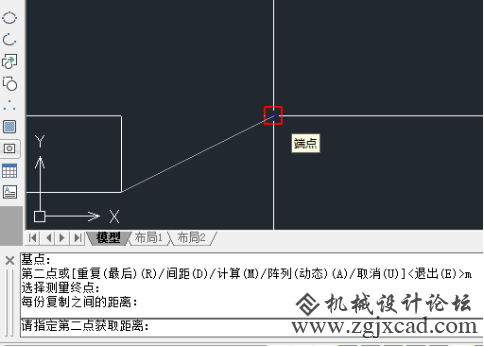

4、测量终点选择梯段终点。


5、每份复制之间的距离，选择踏步的左下端点到右上端点。

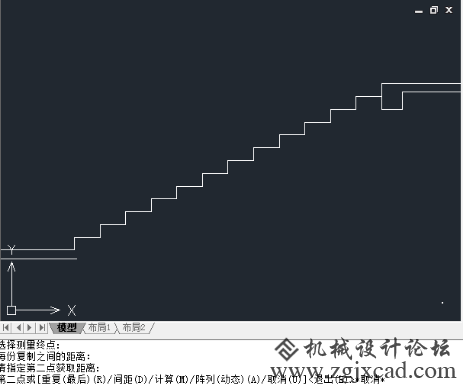

6、系统自动计算完成，快速绘制楼梯便完成了
