CAD旋转参照
CAD旋转参照（R）就是通过指定相对角度来旋转对象，只有相交的图形（或者有交点的两条线段）才能使用参照命令。
【线段旋转参照】

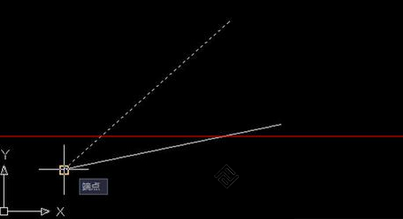

1.任意打开素材图片，选定需要旋转的直线，输入命令ro，按回车键
CAD旋转参照

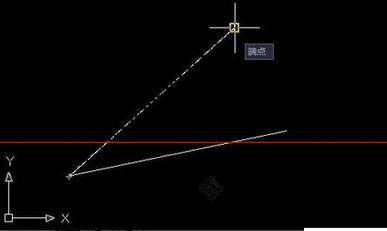

2.再输入参照命令 r ，按回车键
CAD旋转参照

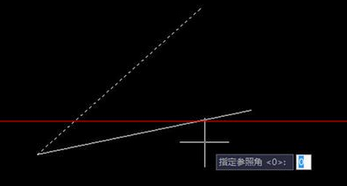

3.在显示的输入框里面，输入指定参照角
CAD旋转参照
4.指定第一点
CAD旋转参照
5.选择直线的另一点作为旋转直线的第二点
CAD旋转参照

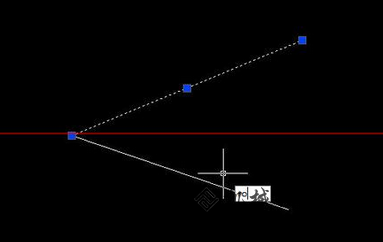

6.指定新角度，选择旋转参照，就大功告成
CAD旋转参照
|
|
